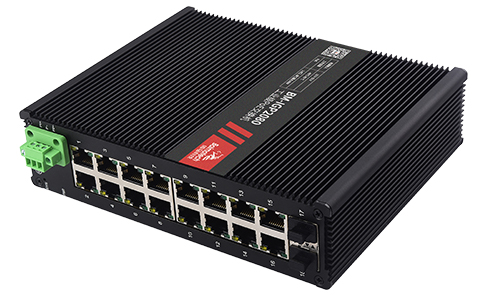

2光16電管理型工業交換機,賦能大規模智能組網應用
佰馬BM-IES2016/M系列管理型工業交換機,支持 2 個千兆 SFP 光口、16 個 10/100/1000Base-T 自適應 RJ45 網口,工業級設計,
DIN卡軌式安裝、支持WEB網管、VLAN、SNMP、加密等,廣泛應用于智能交通、工業物聯網、智慧城市等惡劣工況領域。

在線網管功能,管控簡便
佰馬管理型交換機支持Web 網管、CLI 命令行( Console,Telnet)、SNMP (V1/V2/V3)、Telnet 等多樣化的管理和維護方式,高效實現大規模、
多終端網絡的在線管理。同時還支持 RMON、系統日志、端口流量統計、CPU監控、內存監控、Ping 檢測等功能,
便于自定義網絡改造、配置和優化。

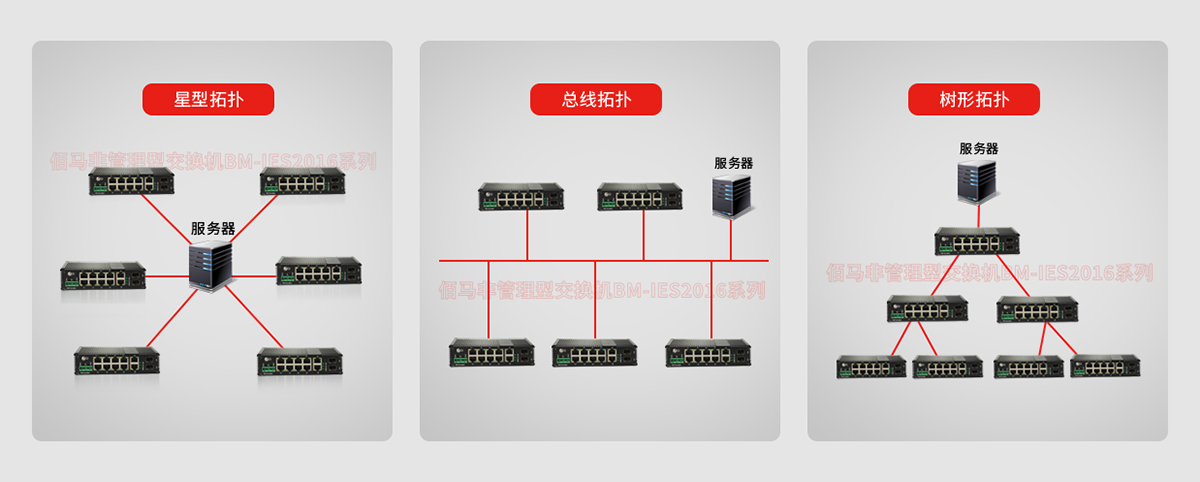

多種組網方式,靈活匹配項目需求
交換機支持采用環形拓撲、星型拓撲、總線拓撲、樹形拓撲、混合式拓撲等多種組網方案,端口具有交叉直連自適應能力,
用戶可根據項目需求采用最佳組網方案,實現成本與功用的最佳平衡。

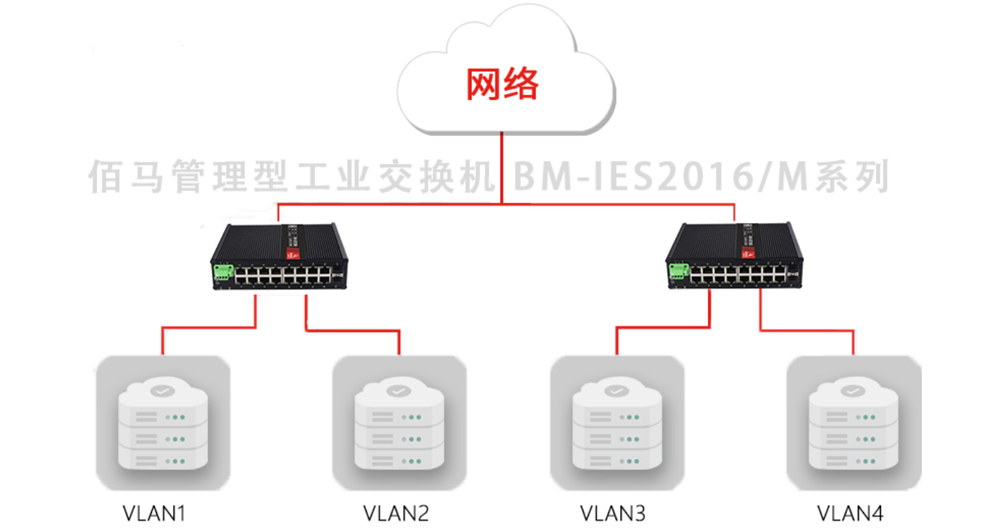

支持VLAN,高效、安全、便捷
佰馬管理型 2 光 16 電千兆工業交換機,支持 IEEE 802.1Q VLAN,用戶可以按需求靈活劃分 VLAN,支持 Voice VLAN,支持 QinQ 配置,
滿足高效的網絡構建、可靠的網絡安全以及方便靈活的網絡維護。支持 HTTPS、 SSLV3、SSHV1/V2 等加密方式。

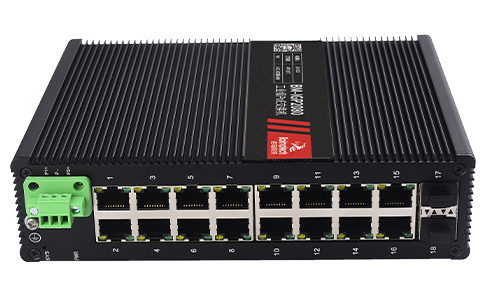

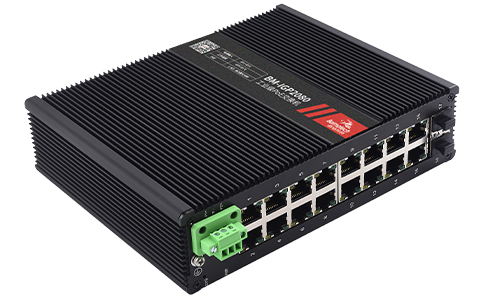

工業級品質,經久可靠
佰馬管理型 2 光 16 電千兆工業交換機基于工業應用標準選型和設計,外殼采用鋁合金增強散熱效能,支持DC 36~72V/AC 100-240V 雙冗余電源輸入,
內置電源端口浪涌保護及以太網端口 ESD 保護,支持 -40~85℃工業寬溫應用,IP40防護,具有寬溫、寬壓、高電磁防護等級等優勢,項目應用穩定可靠。

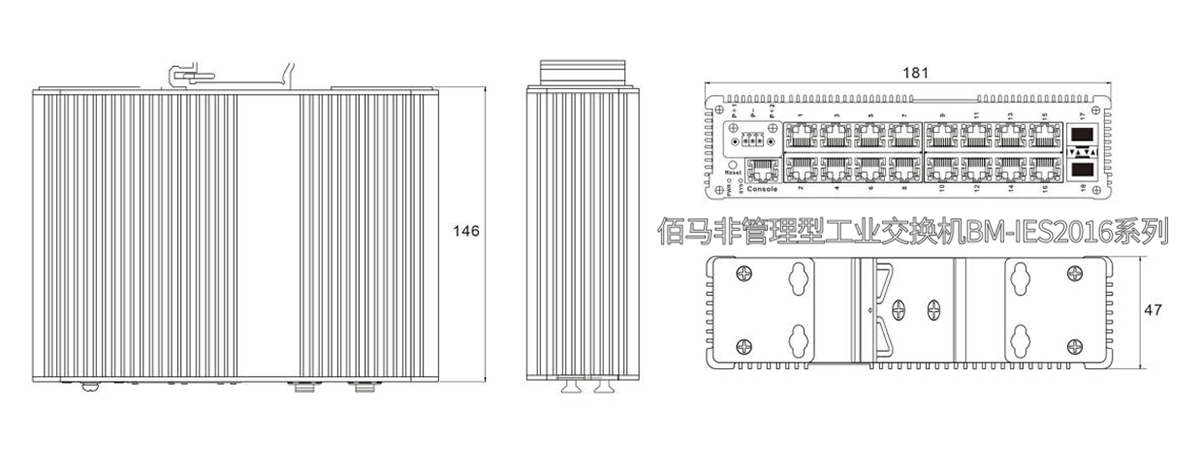

結構尺寸

項目  | 規格需求  | |
接口  | 業務接口  | 2*1000/100 SFP 16*10/100/1000 Base-T  |
| 電源接口 | 3P鳳凰端子,雙電源冗余  | |
| 管理接口 | 1個Console RJ45控制口  | |
線纜類型及距離  | 雙絞線  | 0-100m(CAT5e,CAT6)  |
單模光纖  | 20/40/60/80/100KM  | |
多模光纖  | 550m/2KM  | |
光纖接口  | LC/SC  | |
電氣特性  | 輸入電壓  | DC36~72V/AC 100-240V 50-60Hz  |
功耗  | 滿載 < 10W  | |
防護  | IP等級  | IP40  |
電源浪涌防護  | IEC 61000-4-5 Level 3(4KV/2KV)(8/20us)  | |
網口浪涌防護  | IEC 61000-4-5 Level 3(6KV/2KV)(10/700us)  | |
輻射抗擾  | IEC 61000-4-3 Level 3 (10V/m)  | |
瞬間脈沖抗干擾  | IEC 61000-4-4 Level 3 (1V/2V)  | |
傳導抗干擾  | IEC 61000-4-6 Level 3 (10V/m)  | |
電源頻率磁場抗擾  | IEC 61000-4-8 Level 4(30A/m)  | |
電壓跌落  | IEC 61000-4-11 Level 3 (10V)  | |
EMI  | CLASS A  | |
抗靜電干擾  | IEC 61000-4-2 Level 3(15KV/30KV)  | |
自由跌落  | 0.5m  | |
| 網絡拓撲&規模 | 支持  | 環形拓撲、星型拓撲、樹形拓撲、總線拓撲、混合式拓撲  |
指示燈  | 電源指示燈: PWR(綠色);光口: FX(綠色); 網口指示燈: 黃色 (1000 r POE)、綠色(Link)  | |
匯聚服務  | 訪問控制列表(ACL)  | 支持ACL 500條 支持IP標準ACL 支持MAC擴展ACL 支持IP擴展ACL  |
服務質量(QOS)  | 支持QoS重標記,優先級映射 支持SP,WRR隊列調度 支持入口限速、出口限速 支持基于流的QoS  | |
管理功能  | 命令行  | 支持  |
管理串口  | 支持  | |
Telnet  | 支持  | |
WEB管理  | 支持  | |
SNMP  | 支持 SNMPv1/v2c/V3  | |
用戶管理  | 支持  | |
系統日志  | 支持  | |
文件升級  | 支持  | |
固件升級  | 支持  | |
SFP模塊DDM  | 支持  | |
二層交換  | 交換容量 | 52G  |
| 包轉發率 | 26.8Mpps  | |
| MAC地址表 | 16K  | |
| VLAN支持及數量 | 支持4K  | |
報緩沖區  | 8M  | |
轉發延遲  | <10us  | |
端口特性  | 交叉直連自適應  | |
流量控制  | 支持  | |
| 巨型幀 | 支持 10K bytes  | |
| 生成樹協議 | 支持STP/RSTP/MSTP  | |
| 環網協議 | 支持ERPS  | |
| 鏈路聚合 | 支持 16組  | |
| 組播 | 支持 IGMP Snooping  | |
| 端口鏡像 | 支持  | |
| 風暴抑制 | 支持  | |
| 端口流量統計 | 支持  | |
| QINQ | 支持  | |
| 認證 | CE、FCC、RoHS  | |
結構  | 安裝方式  | 卡軌式安裝  |
尺寸  | 長×寬×高 :181mm*146mm*47mm (不包括天線和安裝件)  | |
重量  | 1 kg  | |
環境條件  | 相對濕度  | 5 ~ 95% (無凝霜)  |
存儲溫度  | -40 ~ 85℃  | |
| 工作溫度 | -40 ~ 85℃  | |
散熱方式  | 無風扇設計,自然散熱  | |
| MTBF | 100,000小時  | |
