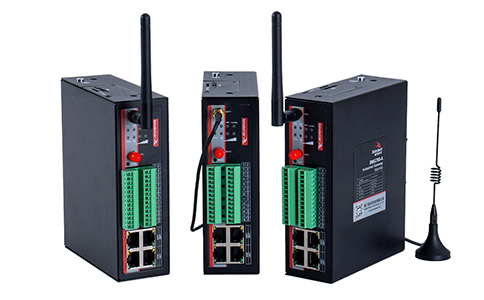

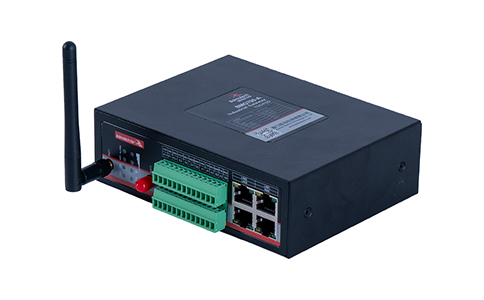

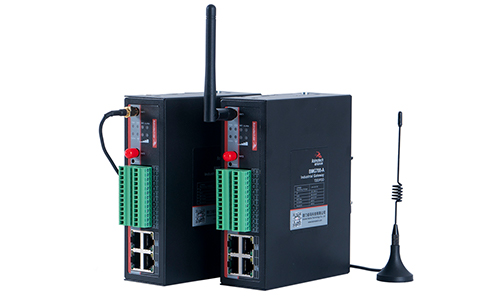

智慧公廁物聯網網關

系列型號：BMG700

佰馬BMG700物聯網智能網關，集6大功能于一體，包括數據采集、數據分析、無線通信、邊緣計算、設備控制、設備上云等，具有接入設備種類多、通信接口形式多、兼容通信協議多三大突出優勢，從硬件和軟件多層面實現智慧公廁物聯網的高效搭建。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

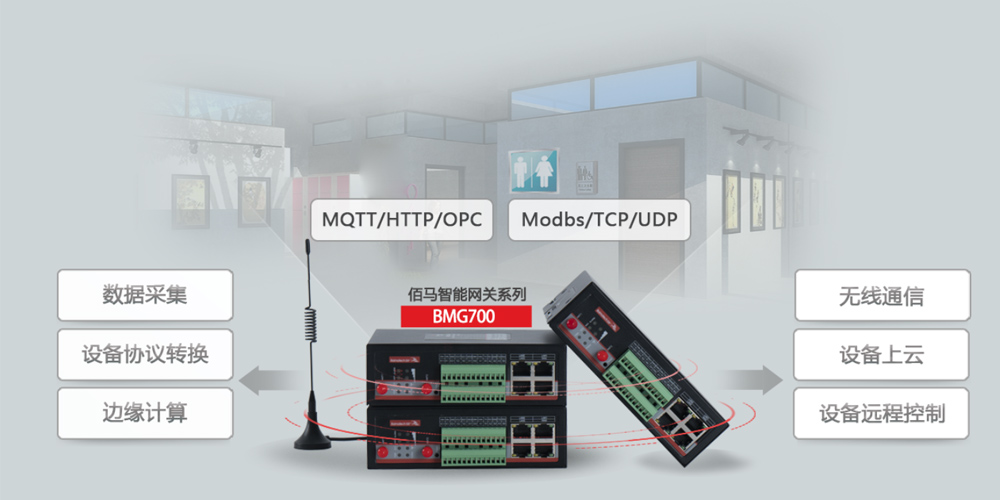

BMG700物聯網網關，打造舒適智慧公廁

佰馬BMG700物聯網智能網關，集6大功能于一體，包括數據采集、設備協議轉換、邊緣計算、無線通信、設備上云、設備遠程控制等。支持MQTT、HTTP、OPC、Modbus、TCP、UDP等豐富物聯網協議，滿足智慧公廁物聯網設備的一站式打通對接，高效物聯。

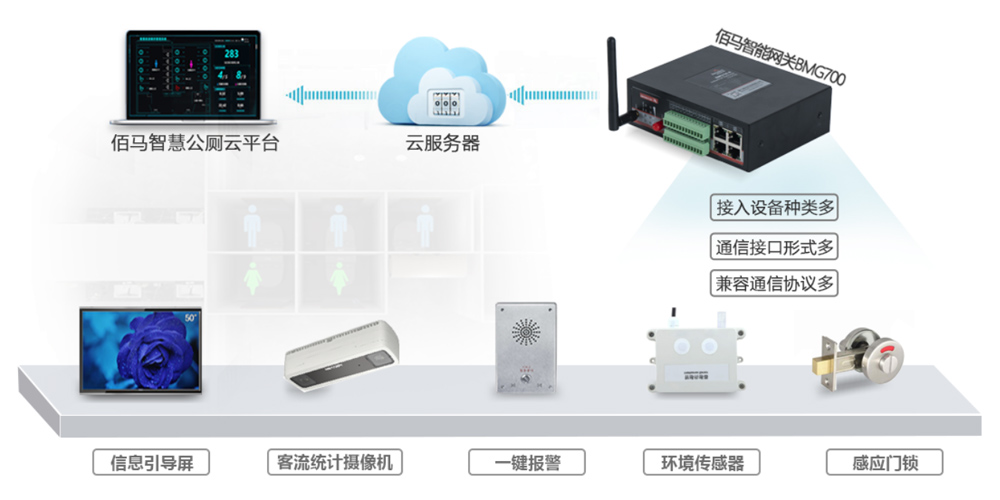

設備高效接入，快速搭建智慧公廁物聯網

BMG700物聯網智能網關，具有接入設備種類多、通信接口形式多、兼容通信協議多三大突出優勢，網關適配接入的設備有：信息引導屏客流統計攝像機、多合一環境傳感器、自動除臭殺菌機、感應門鎖、廁位led指示燈、智能水表監測、音樂喇叭、一鍵求助等.

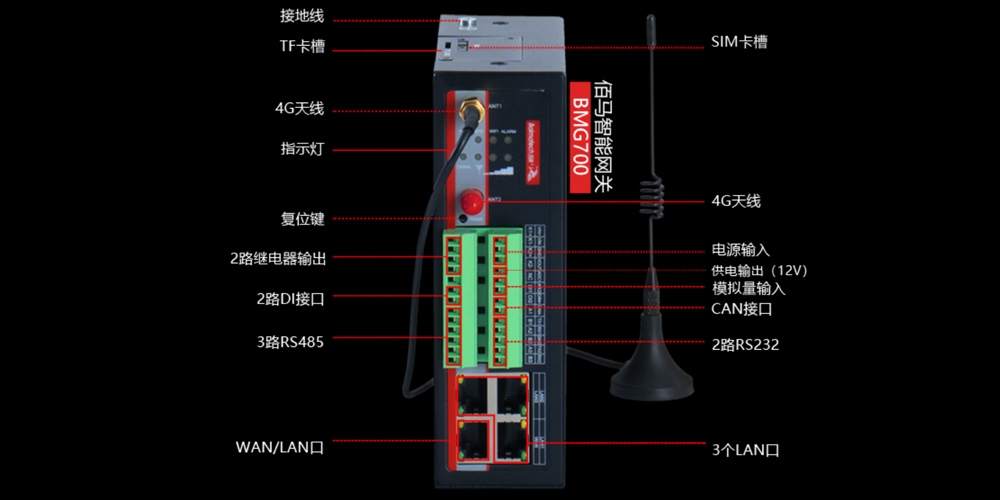

豐富的通信/功能接口，面面俱到

BMG700智能網關從硬件芯片到功能接口，多層面支撐智慧公廁物聯網。設計接口包括：3路LAN口和1路WLAN口（可復用為L(zhǎng)AN）、2路RS232和3路RS485、2路ADC、2路DI、1路CAN口（可選）、2路繼電器（可選），支持?jǐn)U展TF卡（可選）儲存本地?cái)?shù)據。

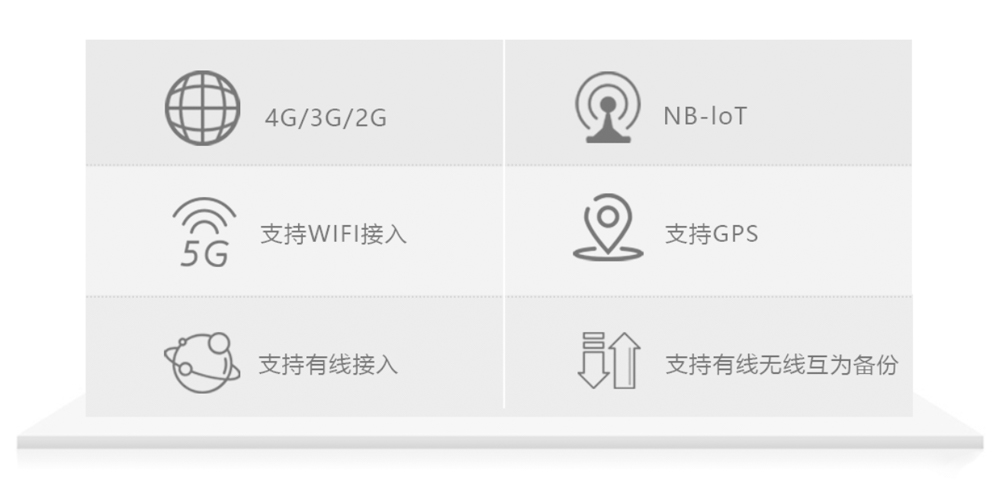

支持有線/無線/WiFi，滿足不同項目環境

BMG700物聯網智能網關，集成多種無線與有線通信方式，包括：4G/3G/2G、NB-IoT、WIFI、GPS、有線等，適應不同智慧公廁項目的環境條件，有線和無線通信方式也可互為備份，全方位支持和保障智慧公廁暢通聯網。

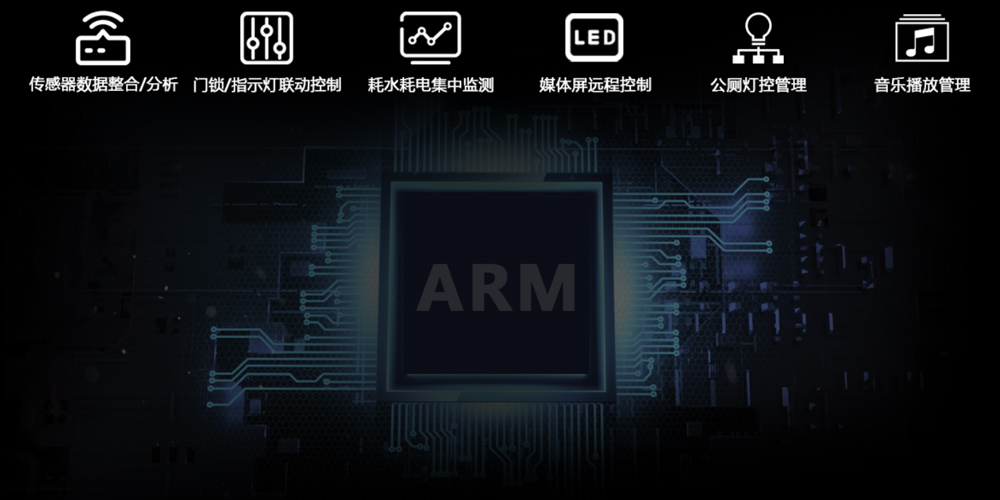

高性能核心+邊緣計算，支撐智慧化公廁服務

佰馬BMG700物聯網智能網關，選用高性能ARM處理器，搭配強大邊緣智能算法，支持實現多合一傳感器數據整合/分析、門鎖-指示燈聯動控制、耗水耗電集中監測、媒體屏遠程控制、公廁燈控管理、音樂播放管理、數據定時采集上報等功能，打造優勢服務競爭力。

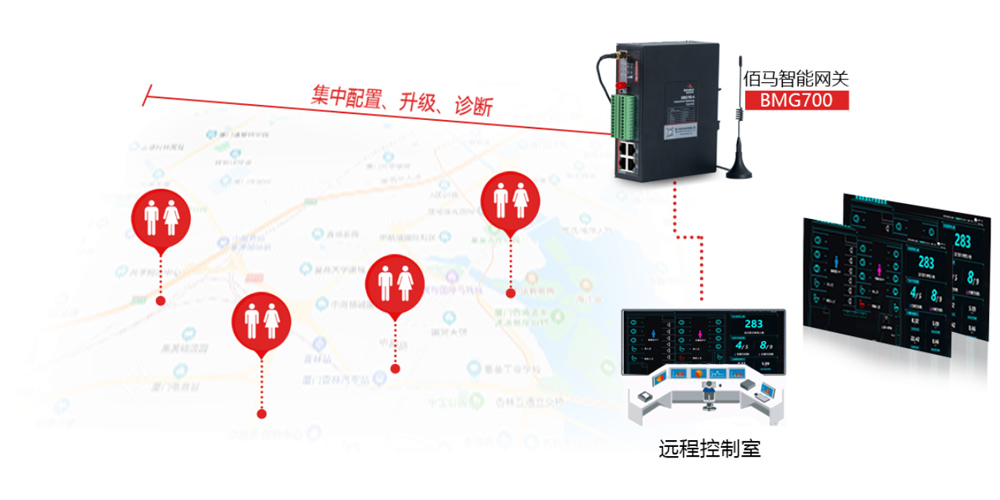

支持本地/遠程配置＆升級，設備運維更高效

佰馬BMG700物聯網智能網關配套提供功能強大的設備管理軟件，支持對分布在各地的物聯網網關進行集中配置、升級、診斷等。支持方式包括本地串口配置、遠程平臺配置和短信配置等，極大提升智慧公廁項目運營方、集成商等單位的后期管理效率。

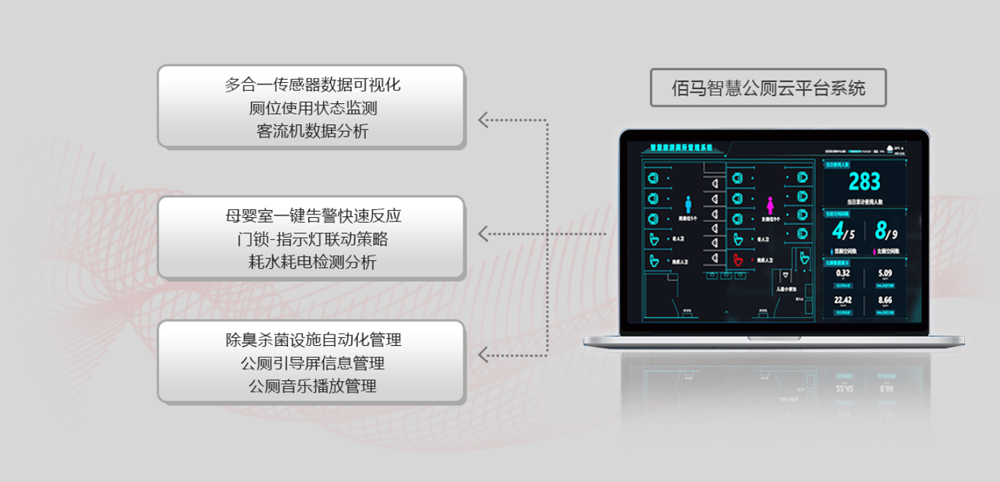

智慧公廁管理平臺

佰馬智慧公廁云平臺系統功能包括：多合一傳感器數據可視化、廁位使用狀態監測、客流機數據分析、門鎖-指示燈聯動策略、耗水耗電監測分析、母嬰室一鍵告警快速反應、除臭殺菌設施自動化管理、自助紙巾售貨機庫存監測、公廁引導屏信息管理、公廁音樂播放管理、公廁運營事項規劃等豐富功能于一身，通過發揮數據物聯強大優勢，打造智慧水平高、服務能力強、服務貼心細致的智慧公廁物聯網系統。


產品選型

項 目	內 容
CPU	工業級 Cortex-A7
主頻	528MHz
FLASH	1GB（標配）
DDR3	256MB
TF	可接TF存數據
指示燈	具有PWR、SYS、ONLINE、WIFI、GPS等信號指示燈
無線網絡	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡內置15KV ESD保護
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
以太網接口	1個WAN口，3個10/100M以太網口（RJ45插座）；自適應MDI/MDIX，內置1.5KV電磁隔離保護
串口	2個RS232和3個RS485接口，內置15KV ESD保護，串口參數如下：數據位：5、6、7、8位停止位：1、1.5、2位校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bps
應用接口	1路CAN接口
	1個TTL電平串口，外接TTL電平設備
	2路模擬量輸入接口（12位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入）
	2路開關量輸入接口（光隔離）邏輯0：濕節點0-3VDC 邏輯1：濕節點5-30VDC
	2路繼電器輸出接口最大切換電壓：30VDC 最大切換電流：5A 最大切換功率：120W
	1路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V,單路額定輸出電流1A內置過流保護）
待機功耗	190～240mA@12VDC
通信功耗	280～330mA@12VDC
防護等級	IP30
電源接口	工業級端子接口，內置電源反相保護和過流/過壓保護
接地端子	M3螺絲接地保護端子
外殼	金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用
外形尺寸	145x114x45.5mm (不包括天線和安裝件)
重量	790g
