5G+WiFi6 工業CPE網關

系列型號：BMG-CPE

佰馬5G+WiFi6 工業CPE網關，主要應用于智慧礦山、智慧隧道、智慧城市等領域。集5G和WIFI6于一體，將5G的低時延和高帶寬與WI-FI6兼容性好和成本低優勢完美結合，打造智慧礦山一張網。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

佰馬5G+WiFi6 工業CPE網關，賦能智慧礦山

佰馬5G+WiFi6 工業智能CPE網關，專為打造智慧礦山物聯網而研發。集5G和WiFi6于一體，將5G的低時延和高帶寬與WI-FI 6兼容性好和成本低優勢

完美結合，構建堅強、智慧的礦上和礦下通信網絡，為智慧礦山建設提供有力支撐。

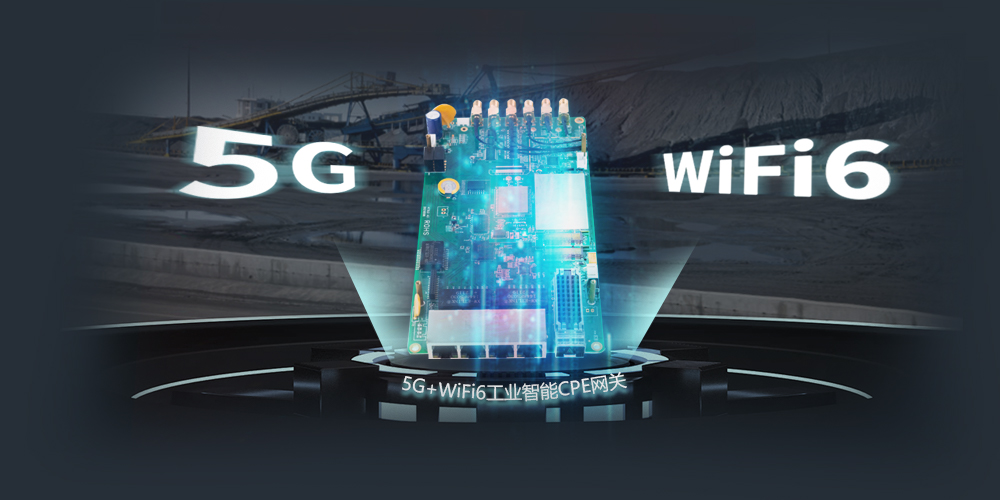

5G WiFi6網關.jpg

極速5G，打造智慧礦山一張網

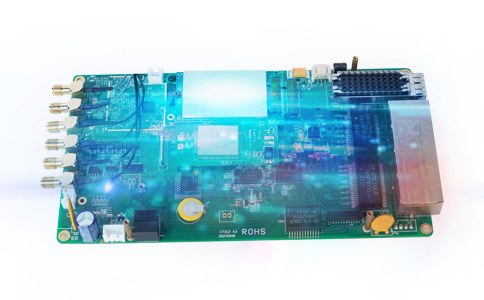

佰馬5G+WiFi6嵌入式工業CPE網關，滿足煤礦智能化建設中高清視頻，遠程操控，智能巡檢，自動駕駛等應用要求。選用工業級5G通信模塊，支持5G NR蜂窩無線網絡，兼容3G/4G全網通，全面釋放5G大帶寬、低時延、多連接的優勢能力，實現海量數據集中采集、高速傳輸、

實時控制等。為礦區人、機、物全面互聯提供支撐，打造智慧煤礦一張網。


工業CPE，支撐礦山WIFI6覆蓋

佰馬CPE網關，滿足井下工作面、巷道、機電設備室等特殊場景對WIFI無線網絡傳輸高可靠、高實時性、高上行帶寬的需要。在軟硬件上支持WiFi 6（802.11ax）通信技術標準，覆蓋2.4＆5.8GHz雙頻段，吞吐量可達9.6Gbps。WiFi6的8×8MU-MIMO特性，支持更多終端監測設備同時在線用網，

承載更大通信量，系統更加穩定流暢


豐富功能接口，一站式供網供電

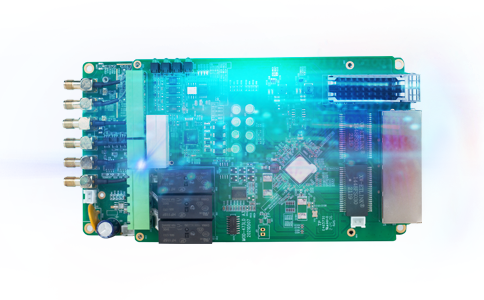

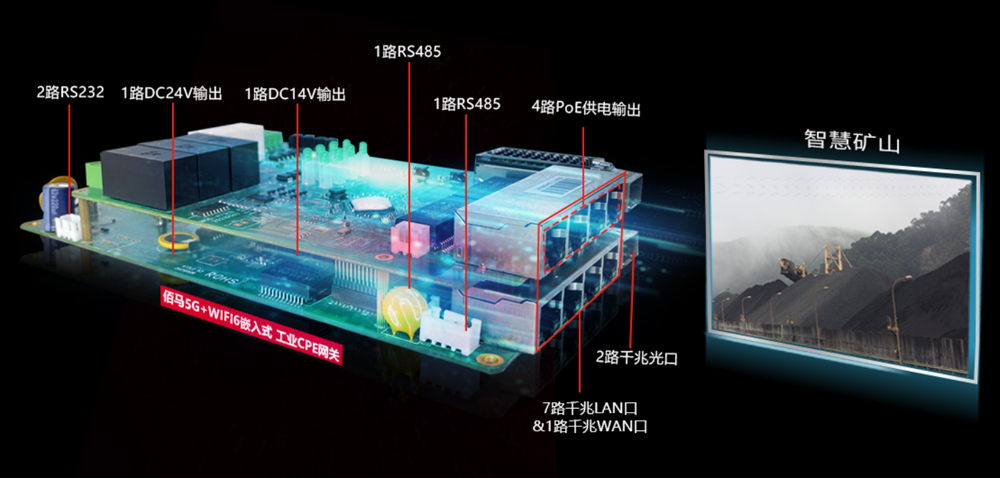

佰馬5G+WiFi6嵌入式工業CPE網關，具有以太網光端口、以太網電端口，支持全雙工/半雙工，包括 7 路千兆 LAN 口、1 路千兆 WAN 口、2 路千兆光口、2 路 RS485、1 路 DC24V 輸出，1 路 DC12V 輸出，4 路 PoE 供電輸出等，方便現場各種接口設備通信接入、電源接入，

項目組網更靈活。

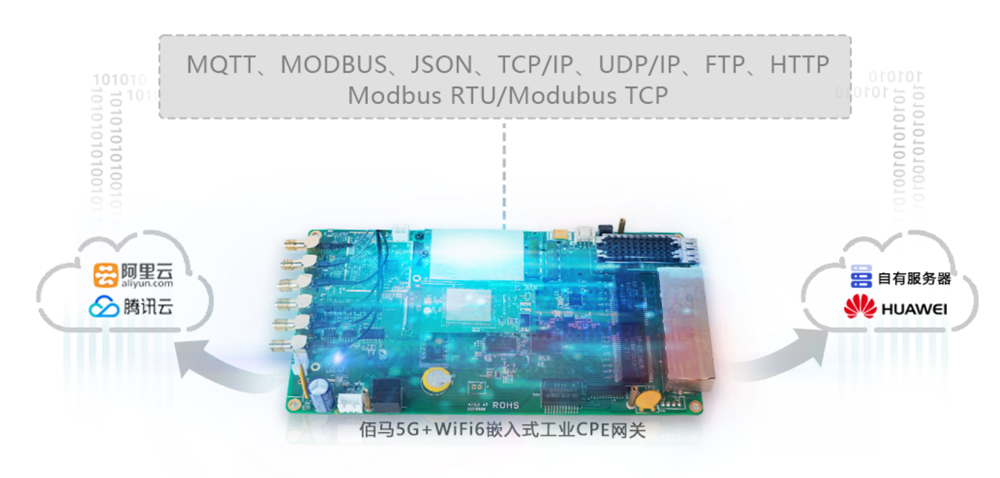

主流協議全兼容，對接調試更省時

佰馬CPE網關內置主流工業通信協議，包括MQTT、HJ212、JSON、TCP/IP、UDP/IP、FTP、HTTP、Modbus RTU/ModbusTCP等，設施設備對接

更便捷，節約調測時間。同時已實現與阿里云、百度云、華為云、亞馬遜云等第三方云平臺的平滑對接，還可與企業自建私有云平臺適配對接。


邊緣計算能力，實現煤礦智慧化應用

佰馬5G+WiFi6嵌入式工業CPE網關，采用工業級高性能CPU，支持強大邊緣計算能力，可開發實現邊緣端的智能采掘及生產控制、環境監測

與安全防護、無人駕駛/運輸、遠程控制交互等一批煤礦場景智慧化應用。

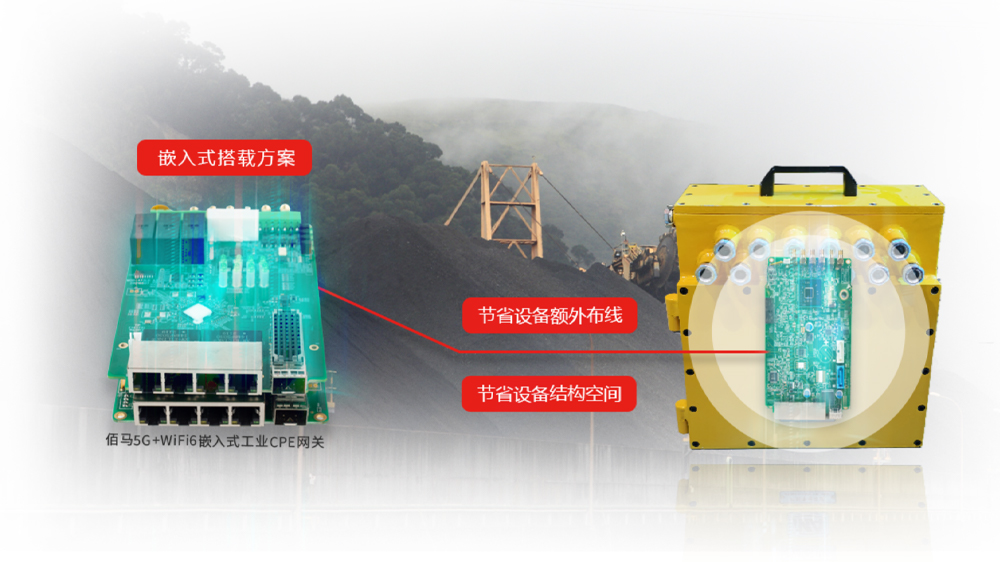

嵌入式搭載方案，更進一步的系統融合

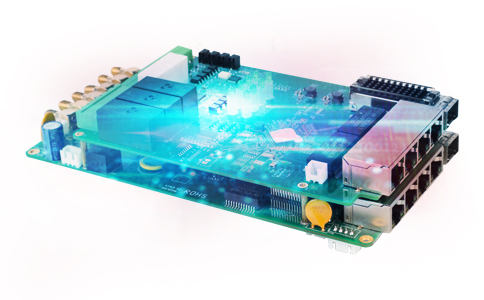

佰馬CPE網關支持嵌入式搭載方案，可與智慧礦山物聯網系統深度融合，根據需要直接搭載于機電、洗選、輔運、掘進、通風、運輸車輛等

生產設施設備之中，有效節約設備結構空間，節省額外布線，應用優勢顯著。


支持二次開發，個性化擴展礦山應用

CPE網關預裝應用成熟Linux 操作系統，集成Python開發環境和C語言開發環境，提供交叉編譯工具及開發指導，方便用戶根據智慧礦山

建設需要進行二次應用開發，用戶可便捷調用系統各種接口及資源，打造差異化核心競爭力。


強悍適用性，惡劣環境應用專利

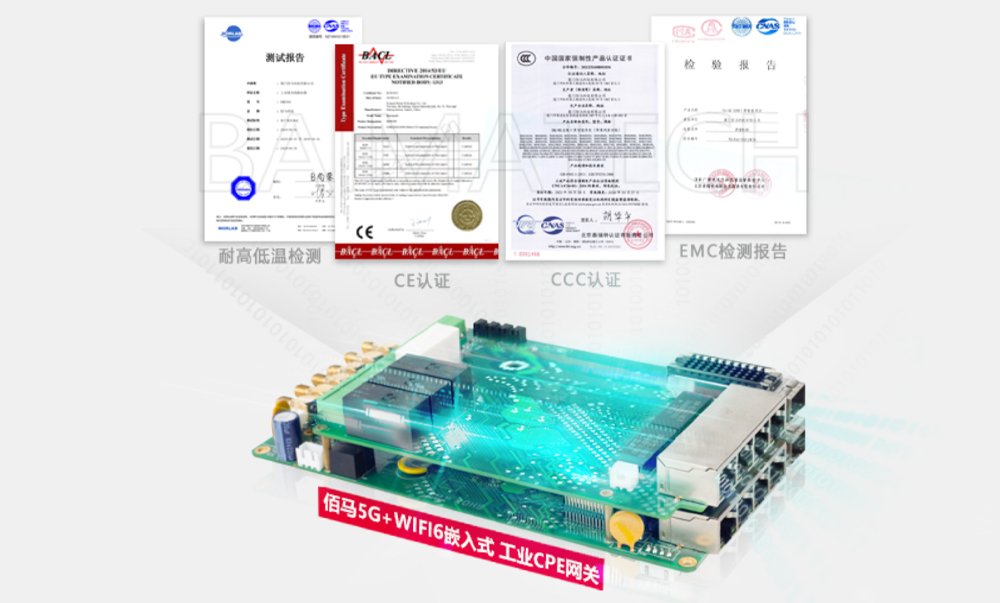

佰馬CPE網關，工業級設計，所有芯片及器件都根據工業級標準選型。網關獲有惡劣壞境穩定運行專利，具備CCC認證、EMC檢測報告、

耐高低溫測試報告、具備超強的防潮、防雷、防電磁干擾能力，適應煤礦環境，保障數據的穩定無線傳輸。


產品選型

項目		規格需求
主系統	CPU	工業級高速處理器
操作系統	Linux	Linux 操作系統
通信方式	有線&無線	支持光纖、有線、4G，可選配5G、WiFi、GPS等
通信協議	集成多協議接入	支持透明傳輸、MQTT、TCP/IP、UDP、MODBUS、TFTP、HTTP等
網絡安全	遠程維護功能	實現遠程升級，維護，故障告警
網絡安全	遠程監視功能	實時監控接入設備的狀態，以及設備本身的狀態
可靠性	鏈路在線檢測	支持發送心跳檢測包檢測，斷線自動連接
可靠性	內嵌看門狗	支持設備運行自檢技術，設備運行故障自修復
網絡管理	配置方式	支持客戶端方式
	升級方式	支持遠程在線升級
	日志記錄	支持本地系統日志、遠程日志。
	日志記錄	支持重要日志掉電保存。
	DM網管平臺	支持集中管理,批量配置
通信接口	以太網端口	1路千兆WAN口 7路千兆LAN口 RJ45接口，10/100/1000Mbps，自適應MDI/MDIX 內置1.5KV電磁隔離保護
	光纖接口	2路千兆光口，10/100/1000Mbps 支持單模、多模光纖、支持環型、鏈型等網絡拓?fù)浣Y(jié)構
	串口	具備2路RS485串口接口帶光電隔離，內置15KV ESD保護
	擴展接口	預留擴展AI功能
電源接口	DC24V 輸出	1路DC24V輸出，提供 24V 輸出給相應設備單路額定輸出電流 1A；最大電流3A 75℃ 時1.5A Max，35W Max 可遠程控制電源開關 具有電流檢測
	DC12V輸出	1路DC12V輸出，提供 12V 輸出給相應設備單路額定輸出電流 1A；最大電流3A 75℃ 時1.5A Max，18W Max 可遠程控制電源開關 具有電流檢測
	PoE供電	4路PoE，支持PoE+，單路PoE功率可達25W
天線接口	4G/5G	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	1個	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
實時時鐘(RTC)		內置RTC, 紐扣電池供電
復位按鍵	1個	防水復位按鍵
指示燈	6個	具有電源、系統、SFP、在線指示燈、信號強度、告警燈等
環境溫濕度	環境濕度	5 ~ 95% （無凝霜）
	存儲溫度	-40 ~ 85℃
	工作溫度	-40 ~ 80℃
平均無故障工作時間（MTBF）		不低于100000h
EMC電磁兼容		按3級標準
