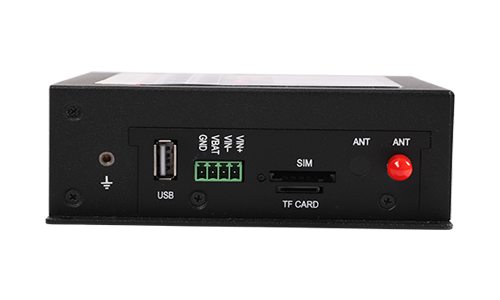

遙測終端RTU BMY600

系列型號：

BMY600遙測終端無線RTU，設計嚴格遵循水文自動測報系統規范、水資源監測設備規范。功能強大，集8大功能于一體，包括數據采集+本地存儲+本地操作+本地顯示+無線通信+遠程查詢+遠程報警+遠程控制等。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

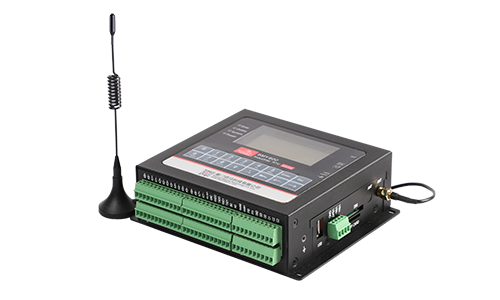

BMY600遙測終端無線RTU，功能強大

BMY600遙測終端RTU，集8大功能于一體，包括數據采集+本地存儲+本地操作+本地顯示+無線通信+遠程查詢+遠程報警+遠程控制等。協助客戶實現視頻/圖片/數據實時采集、2G/3G/4G無線傳輸、數據本地存儲、數據定時上報、數據遠程查詢、設備遠程控制、多種形式報警等綜合功能。

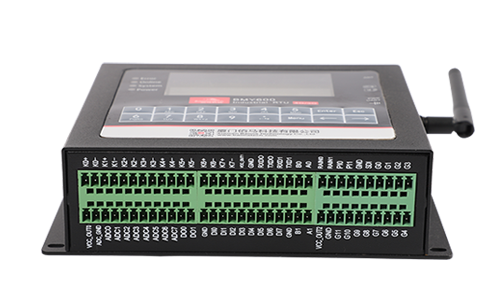

豐富的行業應用接口

BMY600工業級無線RTU集成2路翻斗式雨量計接口、1路12位格雷碼接口、1路USB、 2路RS232、2路RS485、8路模擬量輸入、8路開關量輸入、2路開關量輸出、8路繼電器輸出、4路計數器。豐富的應用接口，方便前端連接各種接口采集設備、智能儀表、傳感器等，項目應用更靈活。

工業級無線RTU接口

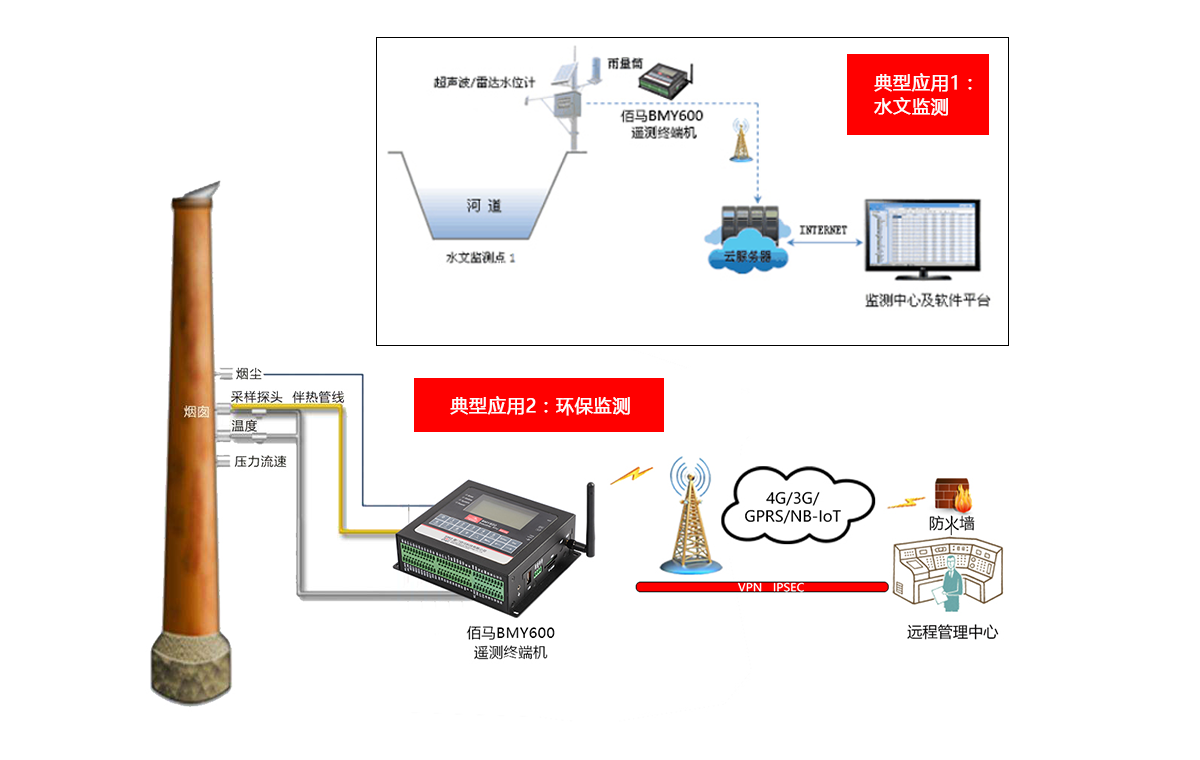

典型應用領域

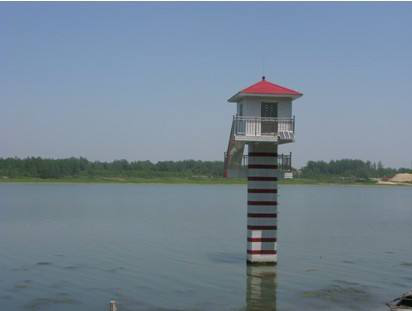

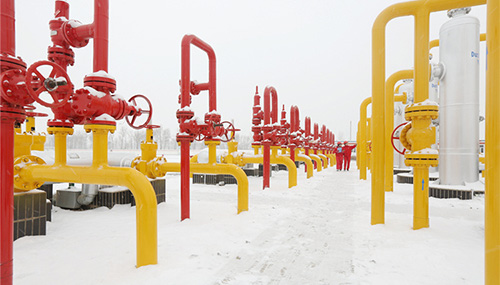

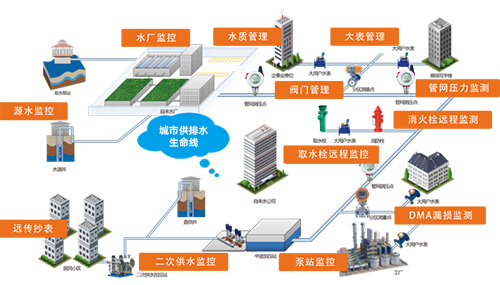

BMY600遙測終端機廣泛應用于智慧水利、智慧環保、工業物聯網、智慧市政等，如：水文遠程監控、水資源遠程監測、水源井遠程監控、山洪災害監測、地質災害監測、河道監測預警、氣象監測、泵站遠程監控、污染源遠程監控等遠程測控領域。


嚴格遵循水利信息化標準&規約

無縫對接水利信息化應用，BMY600遙測終端機設計嚴格遵循水文自動測報系統規范、水資源監測設備規范等，幫助水利信息化客戶順利通過招標驗收。支持雨量、水位、水量、水質和其他數據的實時采集、本地存儲、定時上報、多重分級預警、遠程查詢、歷史數據導出等。

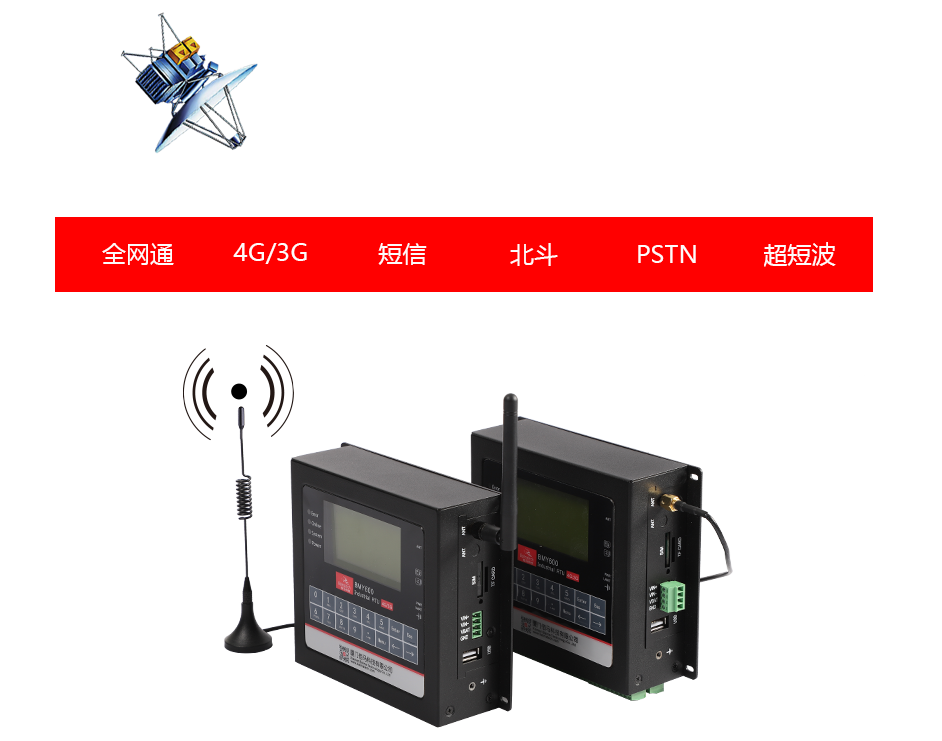

集成多種無線通信方式

佰馬BMY600遙測終端機集成多種無線通信方式，包括全網通/4G/3G/2.5G、短信、北斗、PSTN、超短波等。GPRS/CDMA/3G/4G/全網通為主傳輸通道、短信為備份傳輸通道；可選北斗、PSTN、超短波、微波等通信方式。


通信穩定，多重技術保障“永遠在線”

具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當無線RTU設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行。

支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持無線連接“永久在線”。


數據5中心同步傳輸，協同管理更高效

雙數據中心備份、5個數據中心同步傳輸，方便本地管理部門、遠程各級管理部門、外部合作單位同步獲取數據，協同工作高效管理。


大容量本地存儲，數據可保存10年

內置16MB的FLASH數據存儲空間，可存儲10年以上的采集數據、設定參數及歷史數據。更可外擴TF卡,最大可支持?jǐn)U展到32G。

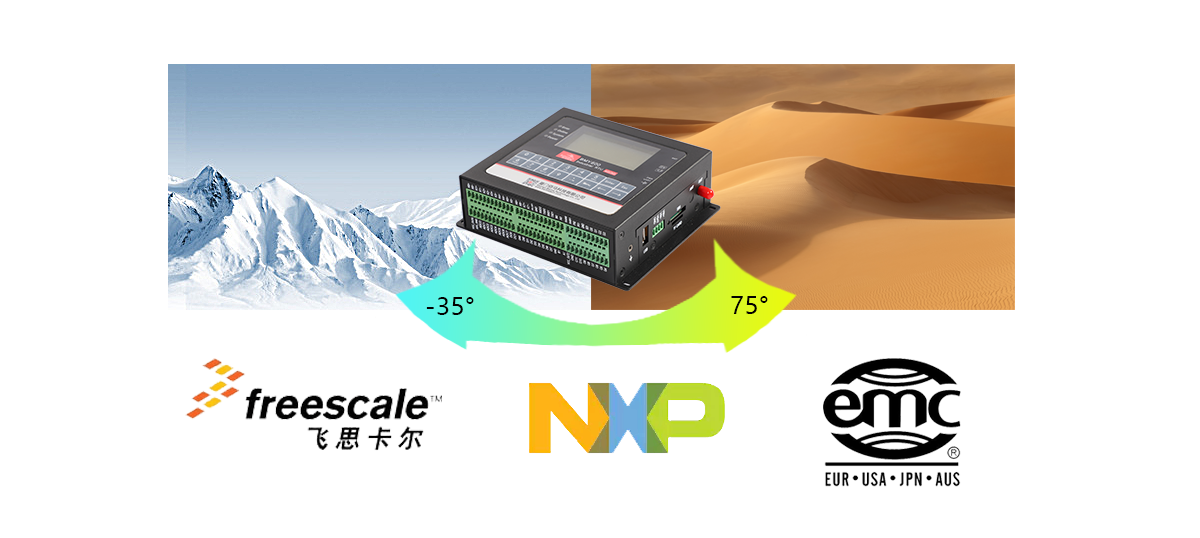

工業級設計與用料，為惡劣環境應用而生

專為惡劣環境應用設計，品質超越客戶期待。BMY-600采用高性能工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺；寬溫寬壓，高EMC電磁兼容，強電磁環境工作穩定;加厚金屬外殼，堅固耐用。

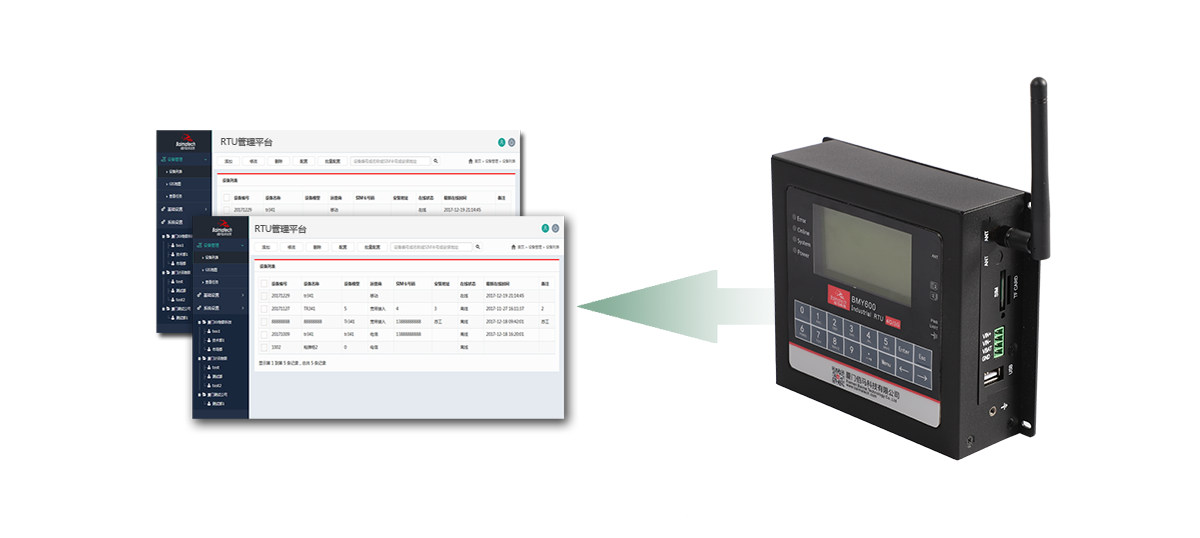

本地或遠程配置升級簡便

本地管理：支持液晶顯示屏/鍵盤配置方式和串口配置方式。遠程管理：支持平臺配置和短信配置。配套管理軟件，對大量分布在各地的無線RTU進行集中監測、配置、升級、診斷等。極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率。

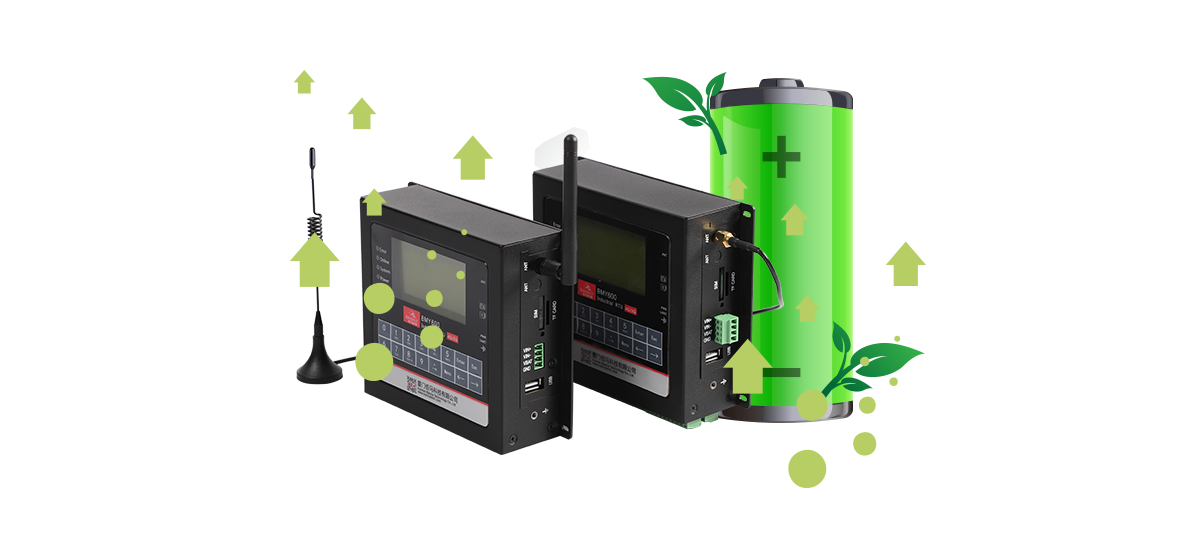

低功耗，支持電池電壓等狀態上報

支持多種工作模式（包括自報式、查詢式、兼容式等），最大限度降低功耗。支持電池電壓等狀態上報功能。

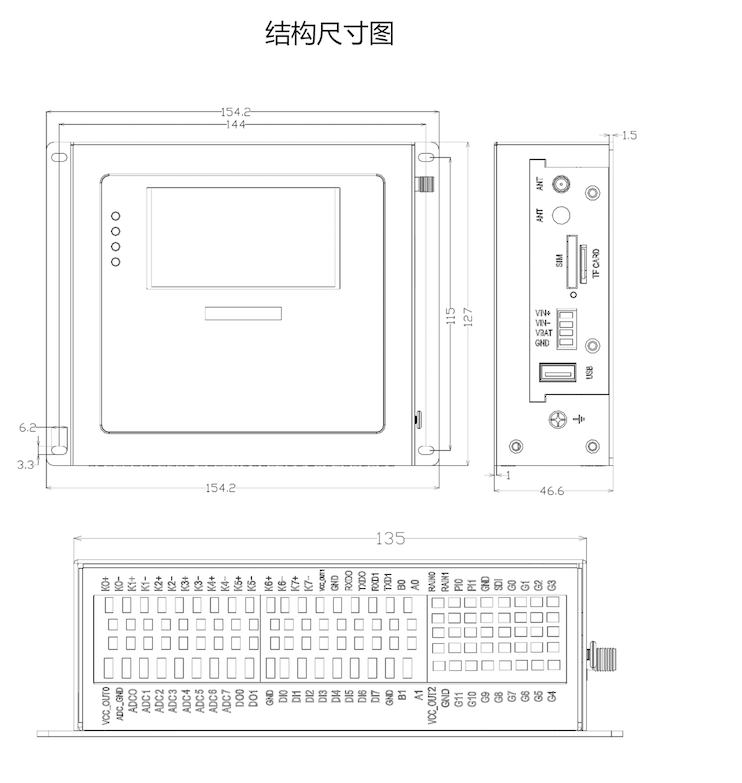

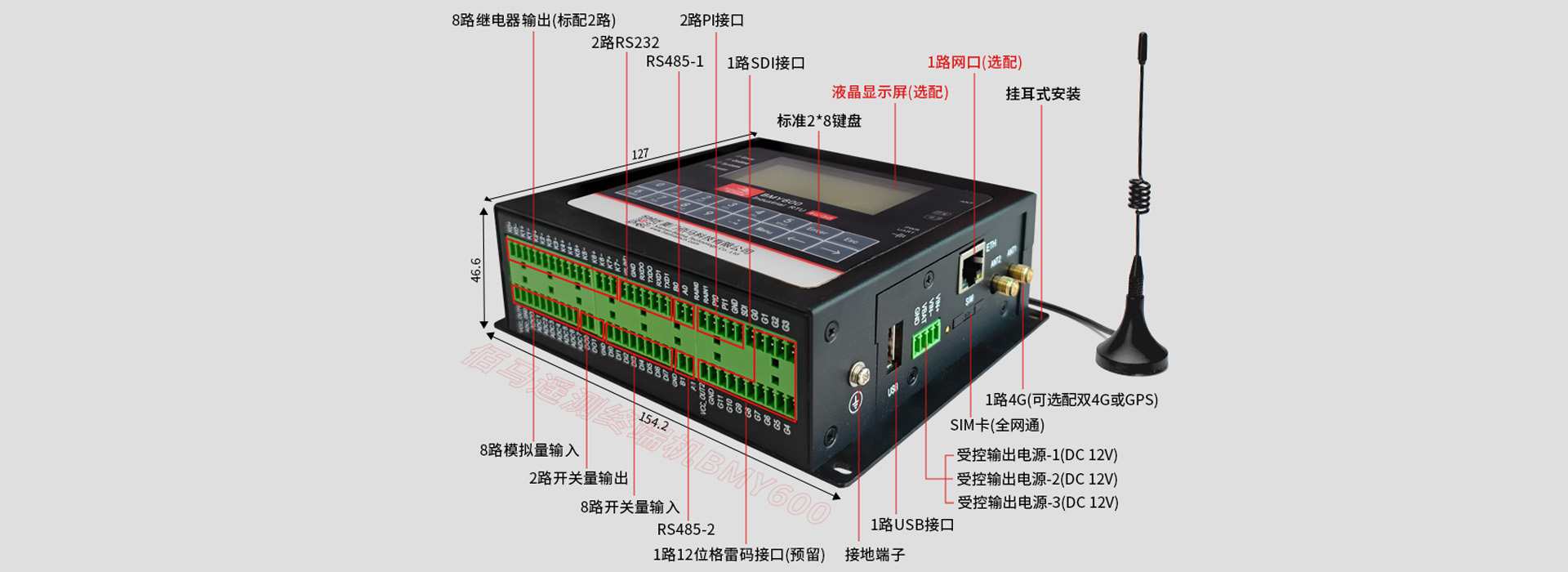

BMY600 RTU結構尺寸圖


產品選型

選購指南
產品類型	無線參數	VPN	WIFI
BMY600-G GPRS RTU	支持EGSM900/GSM1800MHz 雙頻，可選GSM850/900/1800/1900MHz 四頻支持 GSM phase 2/2+ 支持 GPRS class 10，可選 class 12	可選	可選
BMY600-C CDMA RTU	支持 CDMA2000 1xRTT 800MHz 單頻可選 800/1900MHz 雙頻，450MHz單頻	可選	可選
BMY600-W WCDMA RTU	支持 UMTS/WCDMA/HSDPA /HSUPA/HSPA+ 850/1900/2100MHz三頻可選850/900/1900/2100MHz四頻支持 GSM850/900/1800/1900MHz 四頻支持 GPRS/EDGE CLASS 12	可選	可選
BMY600-A TDD/FDD RTU	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS	可選	可選

規格參數
系統	處理器	32bit
	Flash	512KB
	SRAM	256KB
	內存	16M
電源	標準電源	DC 12V/1.5A
	供電范圍	DC 5~35V
	安全	內置電源反相保護和過壓保護
指示燈		具有電源、系統、在線、錯誤指示燈
LCD屏		128*64點陣液晶顯示屏
按鍵		標準2*8鍵盤
天線		標準SMA陰頭天線接口，特性阻抗50歐
接地端子		M3螺絲接地保護端子
SIM/UIM卡		標準的抽屜式
		支持1.8V/3V
		內置15KV ESD保護
可靠性		平均無故障工作時間(MTBF)≥10000h
接口	串口	兩路RS232、兩路RS485接口串口采用工業端子接口速率：300~230400bps 數據位：5、6、7、8 停止位：1、1.5、2 校驗位：無、偶、奇、SPACE及MARK校驗
	脈沖量	2個翻斗式雨量計接口（低電平有效） 2路脈沖接口（高電平有效）
	格雷碼	1組12位格雷碼接口
	SDI12	1個SDI12接口
	模擬量	8路模擬量輸入接口（16位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入）
	開關量輸入	8路開關量輸入接口（光隔離） 5-30VDC為有效電壓輸入
	開關量輸出	2路開關量輸入接口（光隔離，OC門輸出）額定驅動電流：50mA 額定驅動電壓：35V
	繼電器	8路繼電器輸出接口最大切換電壓：30VDC/220VAC 最大切換電流：4A 最大切換功率：120W
	電源輸出	3路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。單路額定輸出電流1A，3路額定輸出電流總和2A，內置過流保護）
	USB	外接顯示屏接口可接 192*64點陣STN帶鍵盤液晶顯示屏
	SD卡接口	最大可支持16G擴展SD卡
功耗	待機狀態	24mA@12VDC
	通信狀態	35～41mA@12VDC
	定時關機	2mA@12VDC
無線	頻段	GSM900/GSM1800MHz雙頻
	理論帶寬	85.6Kbps
	發射功率	<33dBm
	接收靈敏度	<-107dBm
環境	工作溫度	-35℃—75℃
	工作濕度	-40%—85%
	相對濕度	95%(無凝結)
外觀	材質	金屬外殼保護等級IP30
外觀	尺寸	154.2 mm × 127 mm × 46.6 mm
