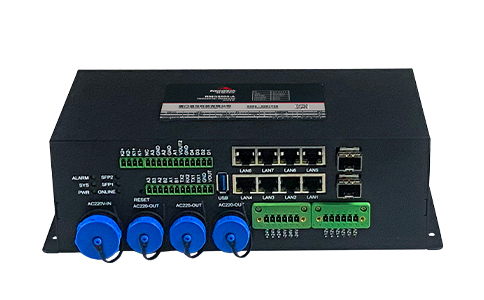

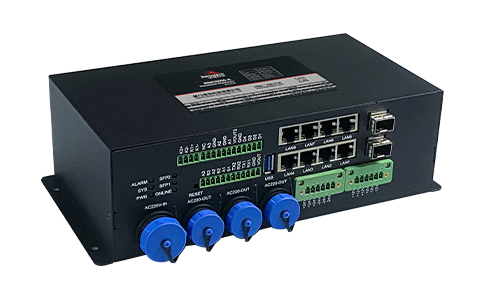

BMG8600智能網關--智慧燈桿行業旗艦
BMG8600智能網關,集合邊緣計算、AI智能、光端機、路由器、交換機、協議棧等強大功能。專用于智慧桿、5G燈桿、智慧路燈等場景,實現桿載設備的感知網絡接入、數據采集、信息輸入、信息輸出、集中控制、遠程控制、聯動控制、安全管控、異常網絡互通及通訊與數據格式標準化等。

多項自有知識產權,為行業創造價值
智慧燈桿網關BMG8600,簡化智慧桿的設備管理、電源管理、網絡管理、施工及運維管理、減輕服務器處理負擔,實現共桿、綜合桿的智能化,同時施工及運營效率大幅提升。

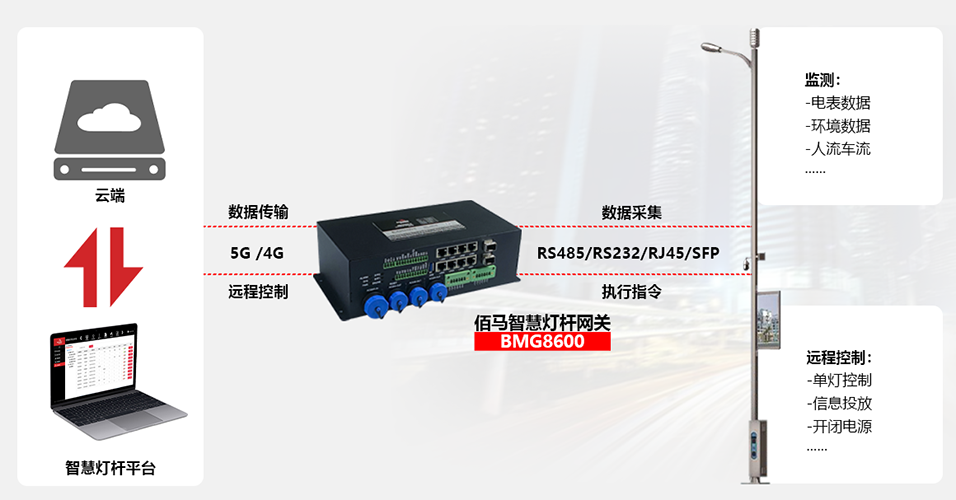

應用BMG8600智能網關,實現桿載設備管理智能化

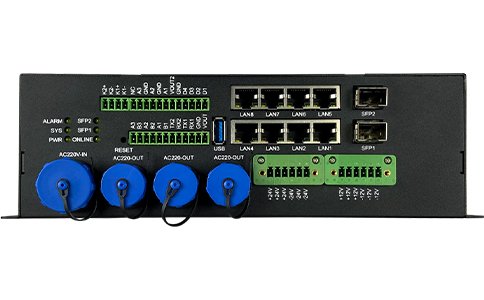

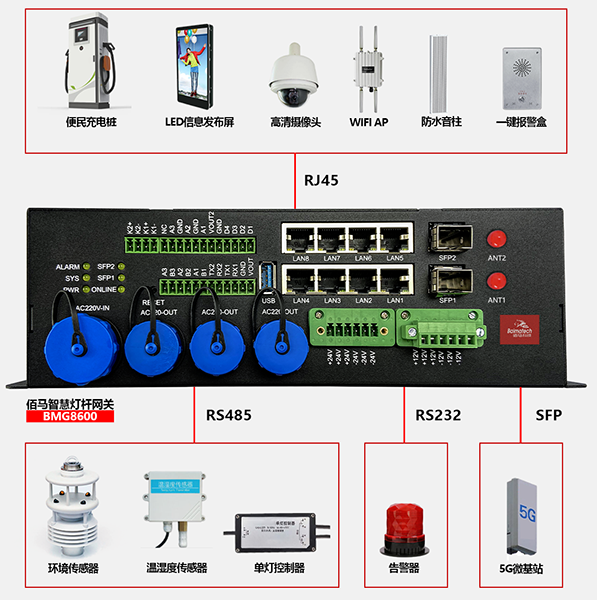

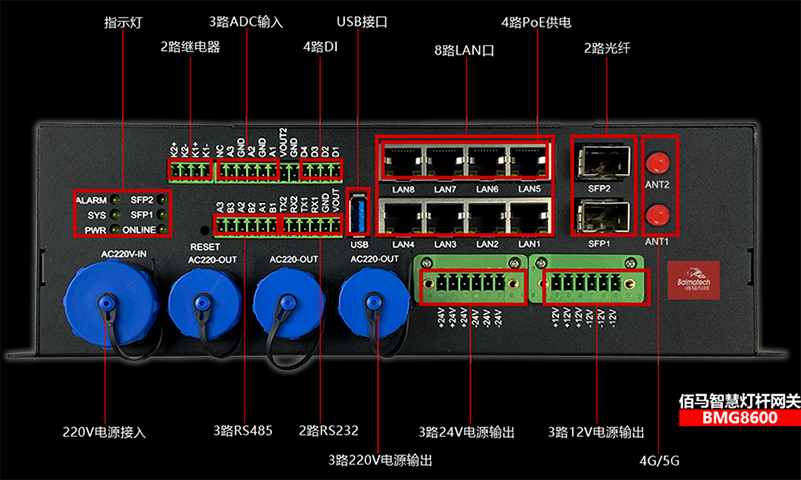

BMG8600智能網關,配備豐富的行業應用接口,包括7路千兆LAN口、1路千兆WAN口、2路千兆光口、2路RS232、3路RS485、3路ADC、4路DI、2路繼電器輸出、1路USB、4路PoE供電、3路220V電源輸出、3路24V供電輸出、2路12V供電輸出等。智慧燈桿上眾多設備包括:智能照明、環境傳感、視頻監控、LED顯示屏、5G微基站、無線WIFI、公共廣播、一鍵告警,充電樁等,眾多設備可以通過BMG8600智慧燈桿網關一站式接入,并通過平臺實現集中管理、遠程管控。

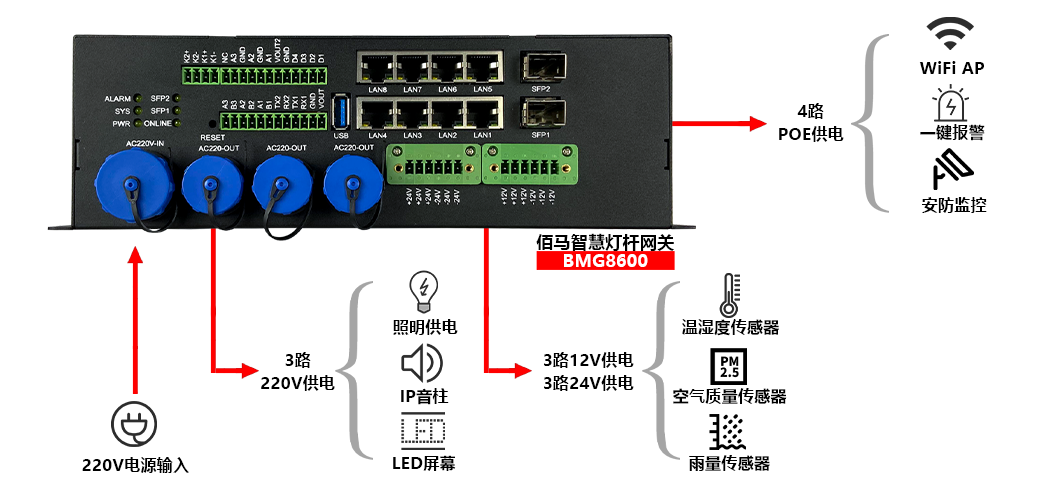

強大的交流/直流電源配置,項目部署簡單
具有1路AC110~265V輸入,3路AC110~265V/5A電源輸出,4路PoE供電輸出,3路DC 24V供電輸出,3路DC 12V供電輸出等。佰馬BMG8600豐富的電源輸出接口,為智慧燈桿上的LED屏、IP音柱廣播、視頻攝像頭、傳感器等提供電源,一站式供電,摒棄雜亂的電源適配器,極大降低項目部署難度,節約項目成本。

用電安全,實時監測,遠程管控
佰馬BMG8600智慧桿網關,多種技術應用充分保障項目用電安全。強電輸入與輸出接口全部采用防水接頭。網關具有電表功能,實時監測各路電源的電壓、電流、功率、功率因數等參數,預防設備電路發生斷路、過流和短路等故障,異常情況自動實時告警,并遠程控制關閉電源。

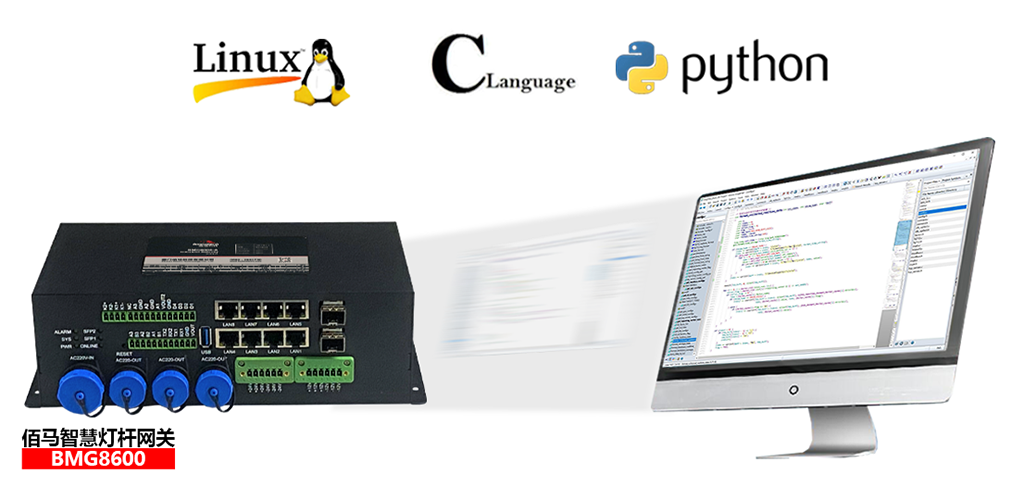

邊緣計算,支持開發AI等強大功能
ARM高端CPU,強大邊緣計算能力,有效分擔云端壓力;Linux系統,集成Python開發環境和C語言開發環境, 提供標準API接口,方便結合項目需要進行二次開發應用??稍诎垴RBMG8600智能網關基礎上開發差異化功能,如人臉識別、車輛識別、人群聚集告警等。

5G/4G/有線等網絡管理,一目了然

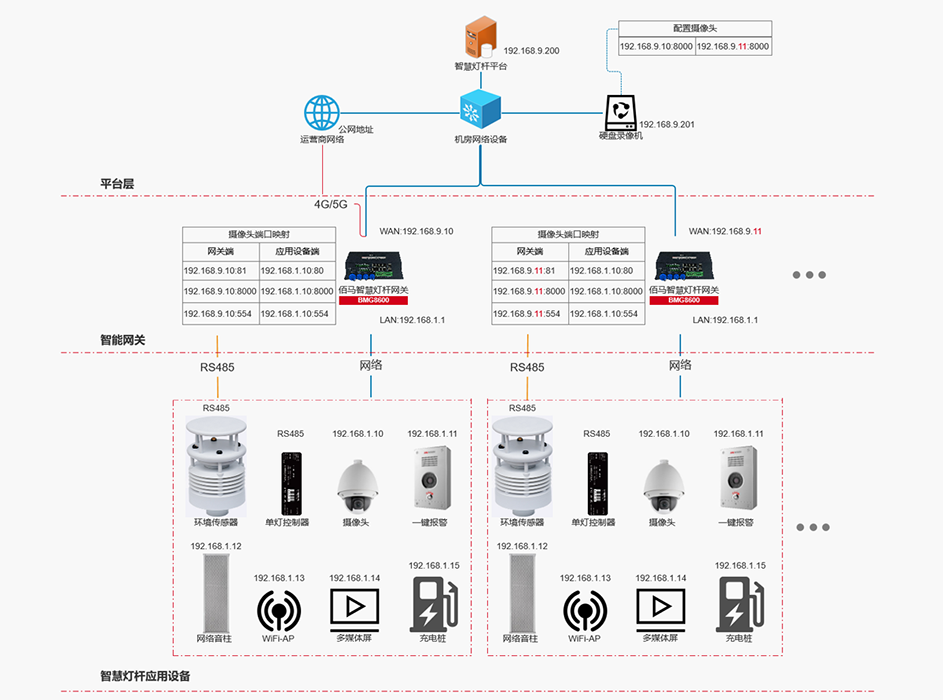

佰馬BMG8600智能網關,網絡規劃層級清晰,網絡管理,一目了然。網關集成多種通信方式,支持4G(5G可選)、WiFi、NET等;支持有線和無線互為備份??蛇x配4G轉WIFI;具有軟件和硬件看門狗技術、多級鏈路檢測機制等、設備自動監測工作狀態,當網關設備偶發異常時,智能進行軟件喚醒或硬件斷電重啟,將網關復位,確保智能網關實時正常運行。

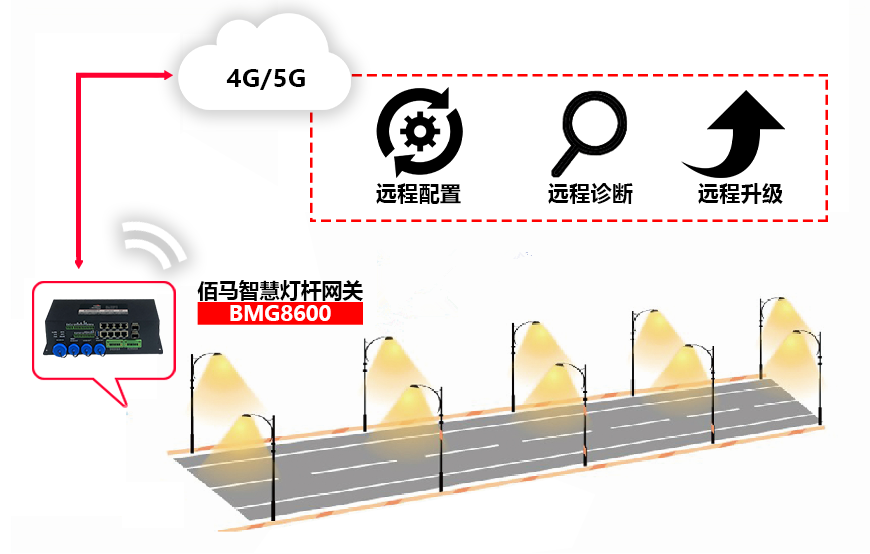

BMG8600智能網關,簡化施工及運維管理

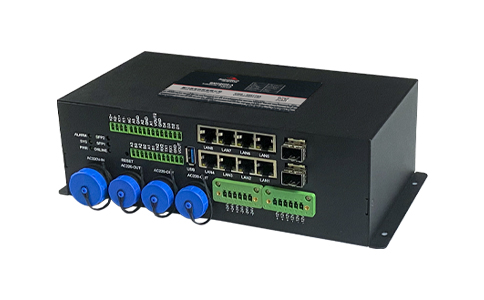

BMG8600智能網關,功能強大,集成度高,設備緊湊,體積小巧,安裝在智慧桿設備倉內,標識分明接線簡單,支持壁掛式安裝、DIN導軌安裝。佰馬智能網關支持遠程配置、遠程診斷、遠程升級,極大提升項目甲方、集成商、施工方、運營方、設備提供商等各方的管理效率。

針對智慧桿應用而研發,適應惡劣工況環境
智慧燈桿長年工作于戶外,對網關的環境適應性要求極高。佰馬BMG8600智慧燈桿網關,堅固的金屬外殼,所有器件包括處理芯片、內存芯片、存儲芯片、通信模塊到電源器件全部采用工業級標準, EMC電磁兼容達四級標準,通過權威實驗室耐高低溫檢測(-40℃至80℃),寬壓,超強的阻燃、防潮、防雷、防電磁干擾能力,適應各種惡劣工況環境。

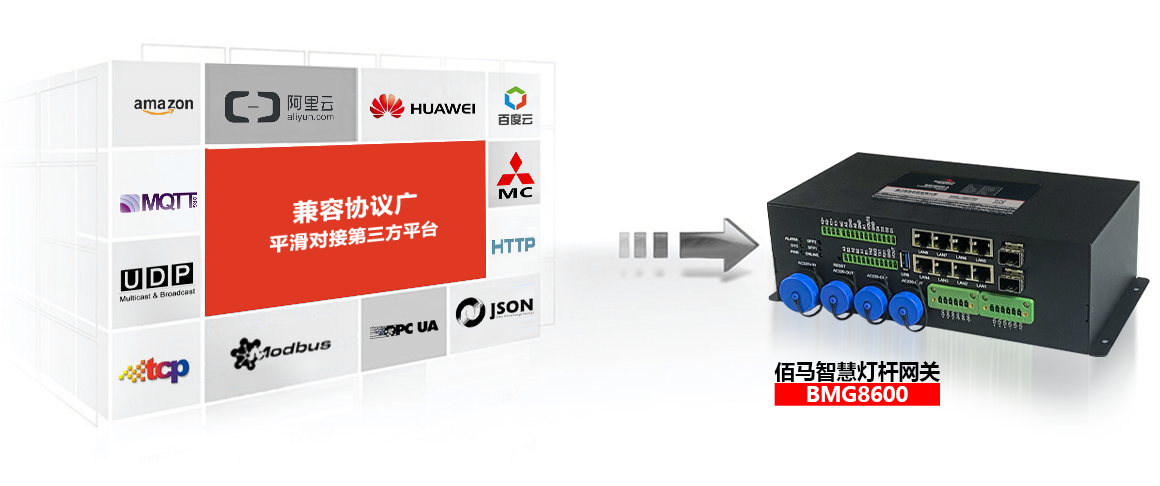

便捷對接公有云或私有云,智慧燈桿系統快速上云
支持OPC、Modbus、TCP、UDP等南向協議,支持MQTT、JSON、212等北向協議,與阿里云、百度云、華為云、亞馬遜云等第三方云平臺平滑對接;可與企業研發建設的智慧燈桿私有云平臺匹配對接;可與佰馬科技自主開發的智慧燈桿云平臺對接。

配套智慧燈桿管理平臺

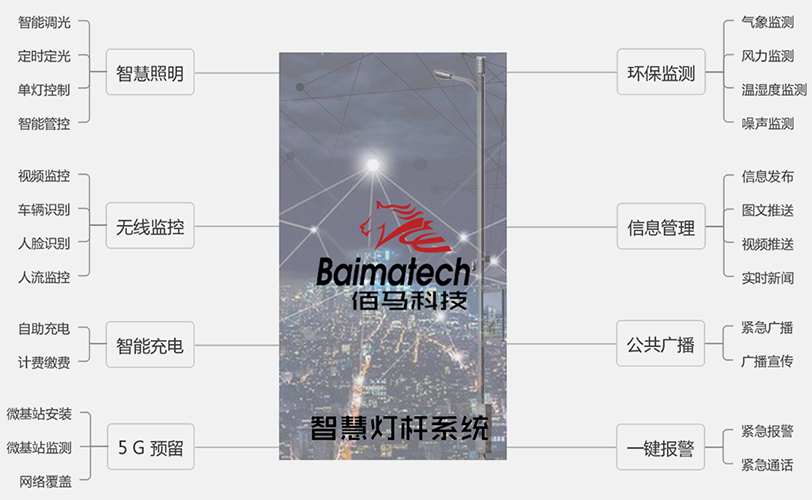

智慧燈桿平臺基本功能框架包括:數據展現、單燈控制、視頻監控、信息發布、一鍵報警、無線WIFI-AP、環境傳感、充電樁管理系統、廣播系統、積水管理系統等。

開放定制專屬智慧燈桿網關&云平臺
聯系佰馬,為貴司定制專屬智慧燈桿系統。包括:品牌貼牌、智慧燈桿各子系統驅動匹配、通信協議定制、軟件功能定制、硬件功能定制、結構尺寸定制、智慧燈桿云平臺定制等。聯系佰馬,鏈接物聯網的力量。

項 目  | 內 容  | |
CPU  | 飛思卡爾ARM CPU  | |
FLASH  | 8G  | |
DDR3  | 2G  | |
指示燈  | 6個  | 具有 ALARM、SYS、PWR、SFP1、SFP2、ONLINE 等信號指示燈  |
通信協議  | 下行支持  | 透傳、MODBUS RTU、ZHA  |
上行支持  | TCP/IP、MQTT、MODBUS TCP等  | |
無線網絡  | 下行支持  | ZigBee、LoRa、藍牙、LoRaWAN等  |
上行支持  | 4G(5G可選)、WiFi、NET等  | |
4G  | 4G全網通  | 可選配,可選擇支持或不支持  |
4G參數  | 工作頻率  | FDD LTE:B1/B3 TDSCDMA: B34/B39 CDMA2000 1x/EVDO:BC0 GSM:900/1800MHz  |
傳輸速率  | LTE-FDD:Max 100Mbps(DL) Max 50Mbps(UL) SCDMA-TD:Max 4.2Mbps(DL) Max 2.2Mbps(UL) GPRS:Max 85.6Kbps(DL) Max 85.6Kbps(UL)  | |
發射功率  | FDD LTE:23dbm±2db TDD LTE:23dbm±2db TDSCDMA : 24dbm +1/-3db GSM 900Mhz:33dbm±2dbm GSM 1800Mhz:30dbm±2dbm  | |
接收靈敏度  | FDD B1: -97dBm(20M) FDD B3: -96dBm(20M) TDD B38: -94dBm(20M) TDD B39: -94dBm(20M) TDD B40: -94dBm(20M) TDD B41: -93.5dBm(20M) TDSCDMA B34: -110dbm TDSCDMA B39: -110dbm CDMA BC0: -108dbm GSM 900: -110dBm GSM 1800: -109dBm  | |
WiFi 參數  | 標準及頻段  | 支持 IEEE802.11b/g/n 標準  |
理論帶寬  | UP TO 300Mbps  | |
發射功率  | 20dbm  | |
LoRA參數  | CN470Mhz(中國) EU868MHz (歐洲) US915MHz (美洲) AS923MHz (東南亞) AU915MHz (澳洲) RU868MHz (俄羅斯) IN865MHz (印度) KR923MHz(韓國)  | |
SIM/UIM卡 接口  | 1個  | 標準的抽屜式用戶卡接口,支持1.8V/3V SIM/UIM卡,內置15KV ESD保護  |
天線接口  | 1個  | 標準SMA陰頭天線接口,特性阻抗50歐  |
以太網接口  | 1個WAN口  | 千兆自適應網口  |
7個LAN口  | 千兆自適應網口(4路POE供電,單路POE功率可達30W)  | |
或配置成8LAN  | 自適應MDI/MDIX 內置1.5KV電磁隔離保護  | |
光纖接口  | 2路  | 1000M SFP接口,10/100/1000M SFP 插槽,整機交換容量 3000M,支持單模、多模光纖、支持環型、鏈型 等網絡拓撲結構  |
串口  | 2路RS232  | 內置15KV ESD保護  |
3路RS485  | 內置15KV ESD保護  | |
應用接口  | 3路模擬量 輸入接口  | 12位AD、支持4-20mA電流信號輸入,可選0-5V電壓信號輸入  |
4路開關量 輸入接口
  | 邏輯0:濕節點0-3VDC 邏輯1:濕節點5-30VDC (光隔離)  | |
2路繼電器 輸出接口  | 最大切換電壓:30VDC/250VAC 最大切換電流10A  | |
4路PoE供電  | ||
1路USB  | ||
供電范圍  | AC110-265V/35A  | |
電源接口  | 1路AC220V輸入  | AC220V供電  |
3路AC220V輸出  | 提供 220V 輸出供電給相應設備;可遠程控制開關;具 有電壓電流檢測;單路允許通過最大電流 10A  | |
3路DC12V接口  | 單路額定輸出電流 1A;提供 12V 輸出給相應設備;可 遠程控制開關;具有電流檢測  | |
3路DC24V接口  | 單路額定輸出電流 1A;提供 24V 輸出給相應設備;可 遠程控制開關;具有電流檢測  | |
接地端子  | M3螺絲接地保護端子  | |
工作溫度范圍  | 零下35oC -- 75oC  | |
存儲溫度范圍  | 零下40oC -- 80oC  | |
相對濕度范圍  | 95%無凝結  | |
