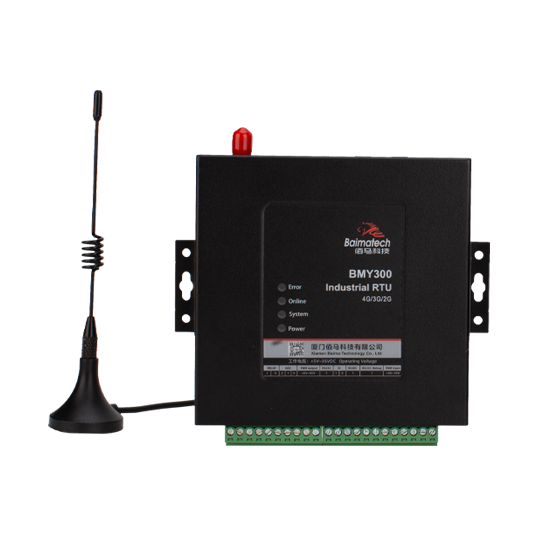

微型無線RTU BMY300

系列型號：

BMY300系列RTU，是一款支持MQTT的體積小巧、功能強大、低功耗的遙測終端RTU。協助用戶實現數據智能采集、多種協議轉換、狀態監測、設備控制、5G/4G無線通信、虛擬專網、本地存儲、告警等綜合功能。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

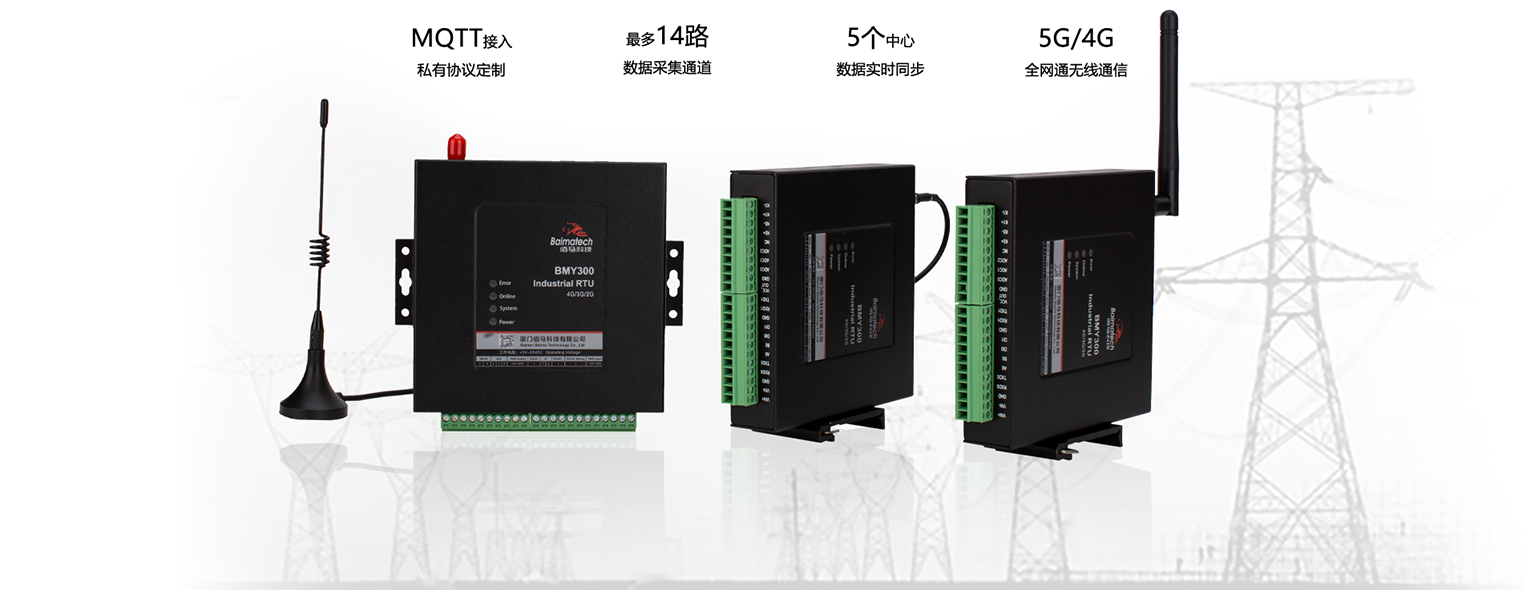

BMY300微型5G/4G無線RTU，遠程測控如此簡單

佰馬科技BMY300系列RTU，是一款支持MQTT的體積小巧、功能強大、低功耗的遙測終端RTU。協助用戶實現數據智能采集、多種協議轉換、狀態監測、設備控制、5G/4G無線通信、虛擬專網、本地存儲、告警等綜合功能。


專用于惡劣工況遠程測控領域

BMY300微型遙測RTU，南向無縫接入工業自動化主流品牌前端設備，北向?qū)咏M態軟件及各種云平臺，

適用于諸如設備狀態感知、設備信息監測、數據交互、協議轉換、遠程控制等工業應用場景中。

包括：輸電線路桿塔傾斜監測、微氣象監測、管道監測、結構物健康監測、工況監測、能耗監測等。

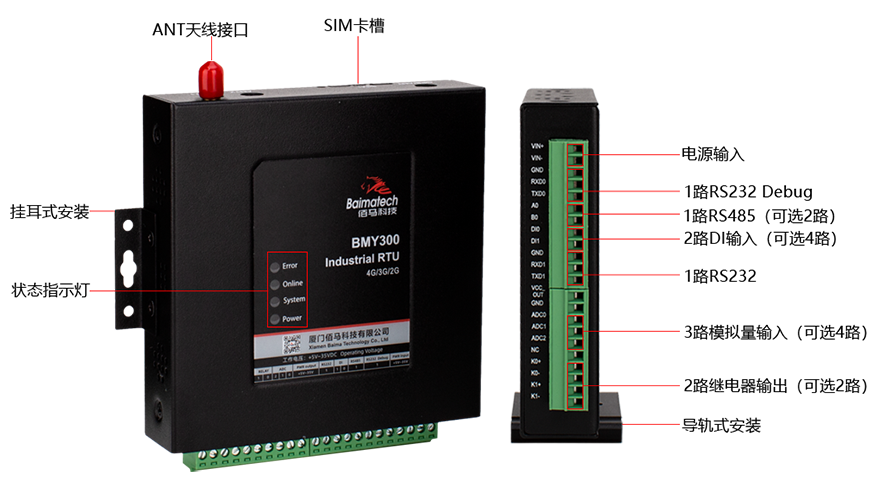

最多14路采集通道，接口豐富

實現現場數據采集、狀態采集、設備聯動控制

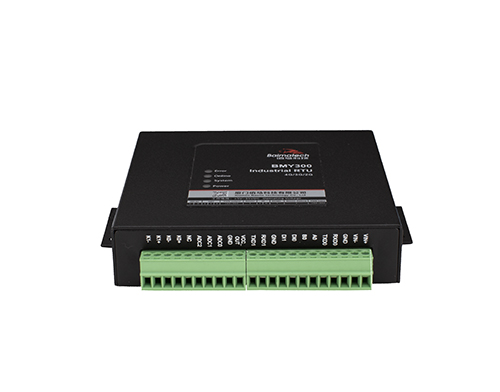

BMY300微型遙測RTU豐富強大的接口包括：

2路RS232(1路做debug口)、1路RS485(可擴展成2路); 可定制TTL電平串口；

3路模擬量輸入，可選配4路模擬量輸入；2路開關量輸入，可選配4路開關量輸入；

可選2路開關量輸出接口；可選2路繼電器輸出；可選2路脈沖量輸入；1路受控輸出電源，輸出電壓值與設備供電電壓相同，默認12V。

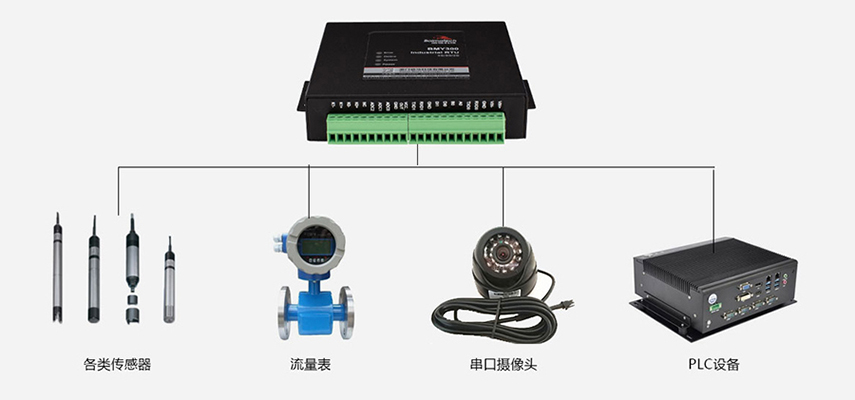

兼容國內外主流傳感器、表計、串口攝像頭

BMY300微型遙測RTU，接口豐富，兼容國內外主流傳感器，儀表、串口攝像頭、設備等。

未兼容的品牌與型號，佰馬科技提供開發適配服務，項目數據實時采集、設備遠程控制等

應用更靈活。Modbus RTU傳感器不用軟件定制可以兼容。支持多采集數據存儲空間自定義配置，每個采集數據的存儲空間均支持自定義配置。

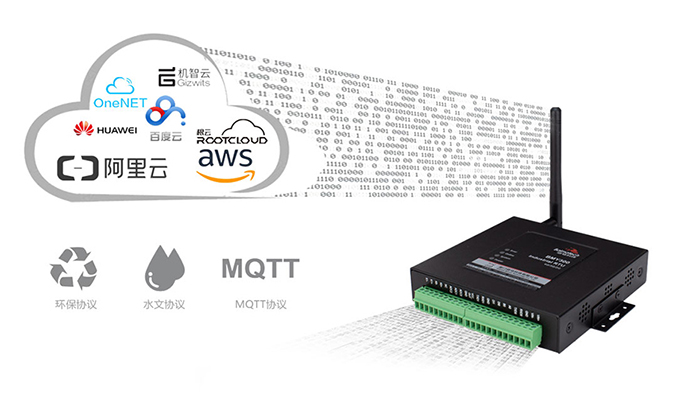

支持MQTT、水文、水資源、環保等通信協議

BMY300微型5G/4G無線RTU，與阿里云、華為云、亞馬遜云、百度云等第三方云平臺平滑對接；支持MQTT協議上報平臺，或按水文水資源協議上報平臺，或按環保212等協議上報平臺。支持定制協議。

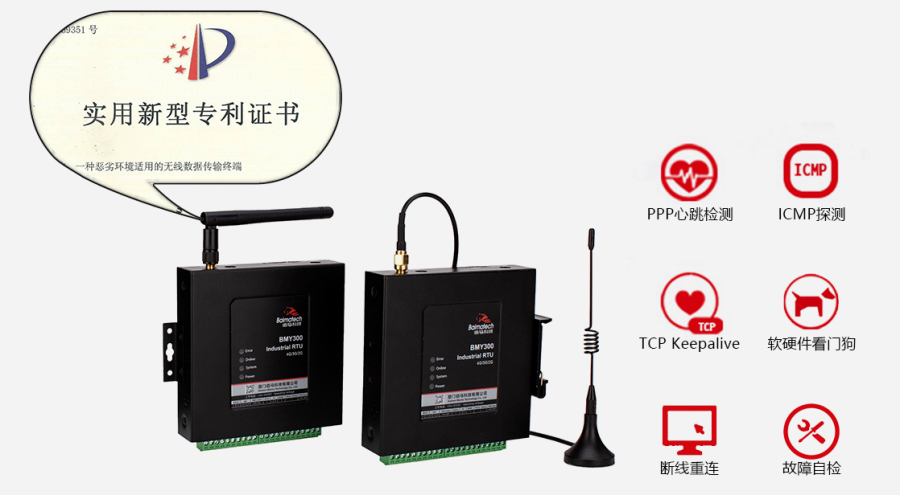

專利技術保障無線通信“持續在線”

具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當RTU設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行。支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，掉線重連，維持無線連接“持續在線”。

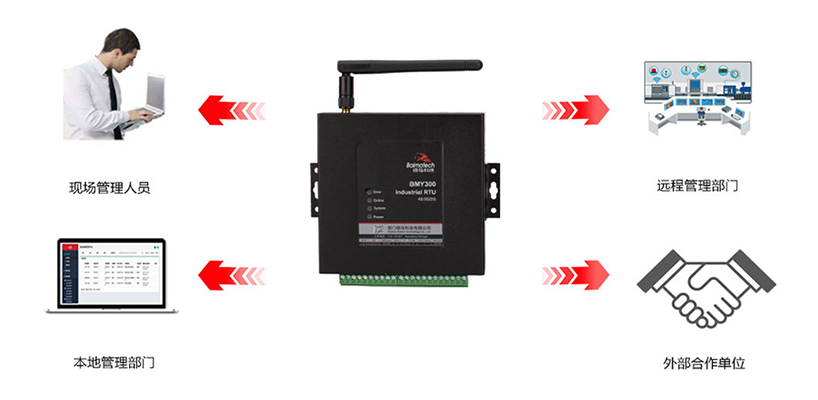

現場數據可同時向5個中心上報，管理協同更高效

BMY300微型遙測RTU可同時向5個中心上報數據。支持多中心同步傳輸，現場監控?cái)?shù)據可同時上報省、市、縣級等各級管理平臺。方便本地管理部門、遠程各級管理部門、外部合作單位同步獲取數據，實現高效管理。

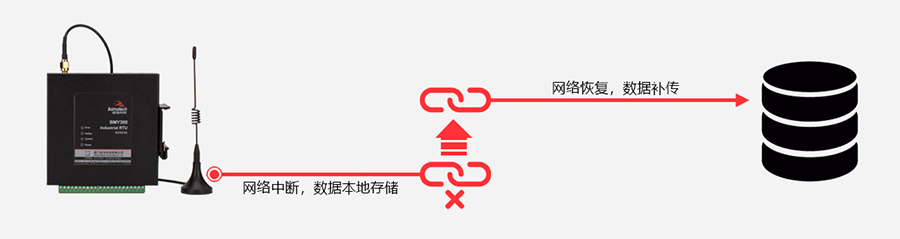

支持?jǐn)?shù)據補傳

設備斷線重連、斷電重啟時，采集數據不會丟失，BMY300微型遙測RTU會將之前采集到且未發送成功的數據進行本地存儲，待網絡恢復后進行再次發送。

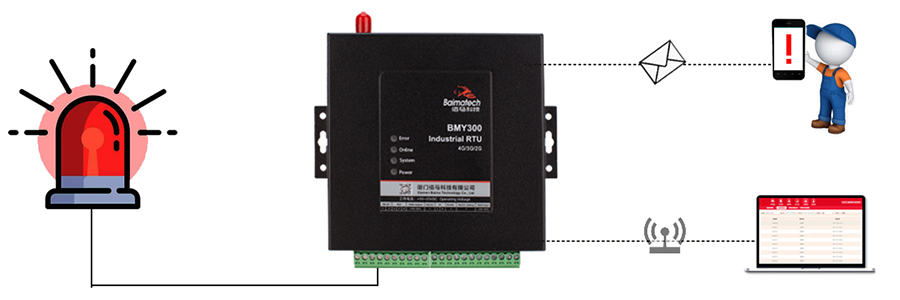

告警功能

監測數據越過設置的閾值，立即上報告警信息。用戶可據管理需要，自定義設備告警參數與閾值、設置立即告警與超時告警、設備離線告警、服務器異常告警、組態控件異常提示等，并生成告警記錄。

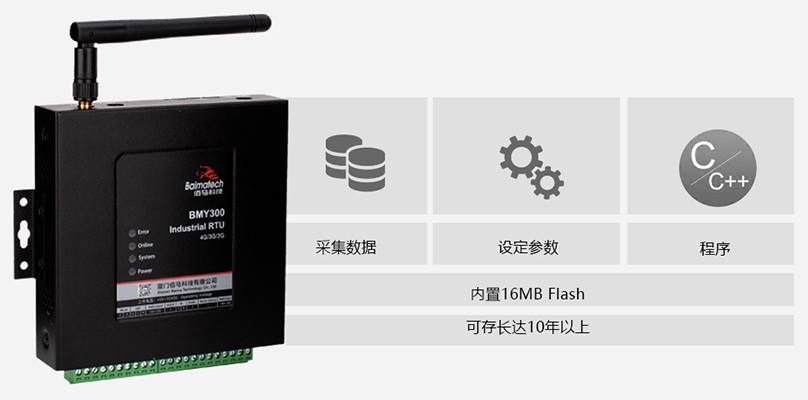

大容量本地存儲，數據可保存10年

內置16MB數據存儲空間，掉電不丟失，可存儲10年以上的采集數據、設定參數及二次開發程序。

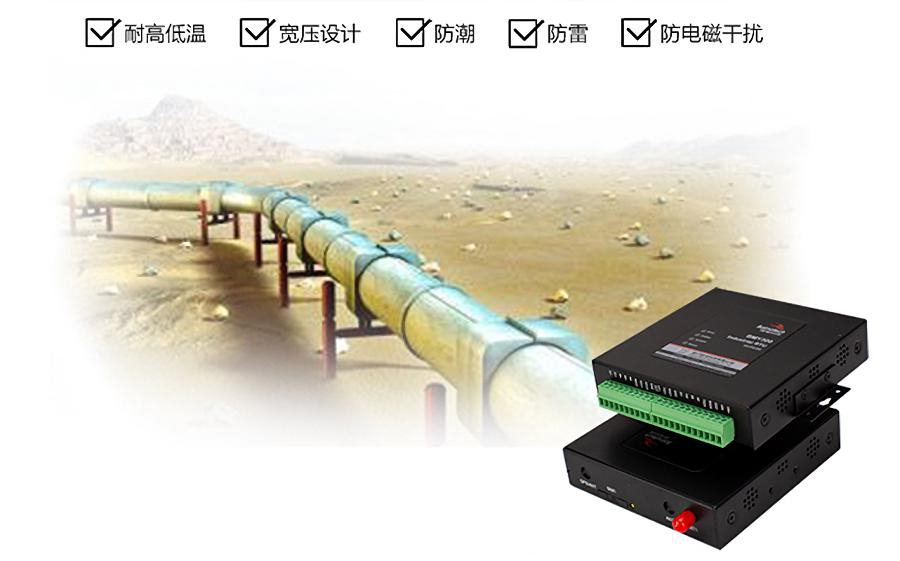

專為無人值守環境設計，適用于各種惡劣工況

專為無人值守環境設計：采用Freescale處理器方案，工業級通信模塊搭載高速處理器，高EMC電磁兼容，耐高低溫材料（-35℃至75℃），寬壓（5V-35V），超強的防潮、防雷、防電磁干擾能力，適應各種惡劣工況環境。

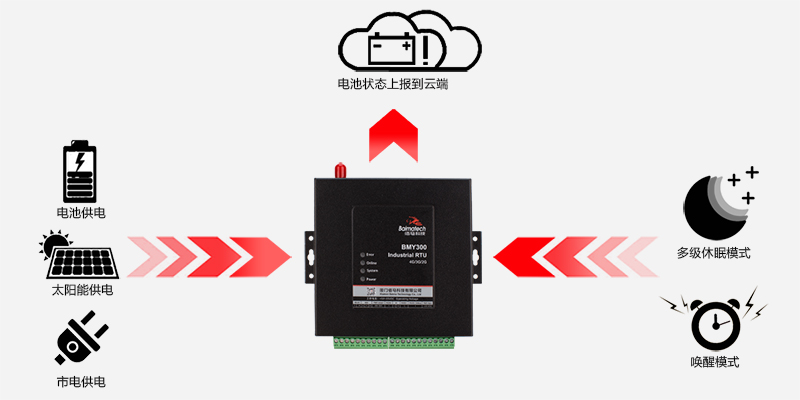

超低功耗，支持電池電壓狀態上報

BMY300微型遙測RTU采用超低功耗設計，支持市電供電（通過適配器）、太陽能供電、電池供電等。具有多級休眠和喚醒模式；支持電池電壓等狀態上報功能；野外不便取電的場合應用優勢明顯。

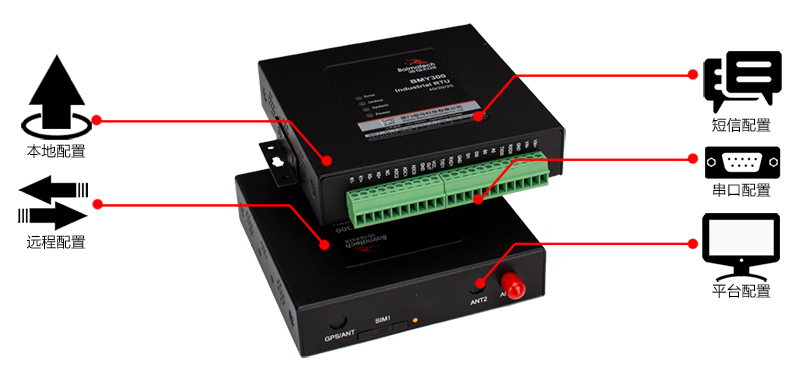

支持本地或遠程配置升級，RTU管理簡便

佰馬BMY300微型遙測RTU支持本地與遠程配置：可用串口進行本地配置；支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級等。

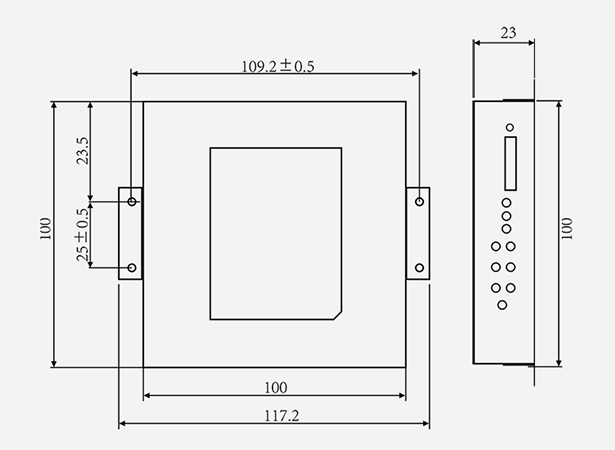

結構尺寸


產品選型

類別	名稱	規格	說明
CPU	工業級32位通信處理器
內存	FLASH	512KB
	SRAM	256KB
	數據存儲Flash	16MB（可擴展32MB）
接口	工業串口	3路	串口形式：5PIN 工業端子，3.5mm 間距
			2個RS232接口(1路做debug口)
			1個RS485接口(可擴展成2路)
			可定制TTL電平串口
			內置15KV ESD保護；串口速率：300～230400bits/s；數據位：5、6、7、8位；停止位：1、1.5、2位；校驗：無、偶、奇、SPACE及MARK校驗。
	模擬量輸入	3路	16位AD 支持4-20mA電流信號輸入可選0-5V電壓信號輸入（可定制4路模擬量輸入）
	開關量輸入	2路	邏輯0：濕節點0-3VDC，或干節點導通邏輯1：濕節點5-30VDC，或干節點斷開（光隔離）（可定制4路開關量輸入）
	開關量輸出（可選）	2路	額定驅動電流：50mA 額定驅動電壓：35V （光隔離，OC門輸出）
	繼電器輸出 (可選)	2路	最大切換電壓：30VDC/220VAC 最大切換電流：5A 最大切換功率：120W
	脈沖量輸入（可選）	2路	大于2V電平有效
	電源輸出	1路	1路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。單路額定輸出電流1A內置過流保護）
	SIM/UIM卡接口	1個	抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
	天線接口	1個	標準SMA陰頭天線接口，特性阻抗50歐
	指示燈	4個	具有電源、系統、在線、錯誤指示燈
電源	標準電源	DC 12V/1.5A
	供電范圍	DC 5V -- 35V
	內置電源反相保護和過壓保護
功耗	采集狀態	40mA～45mA@12VDC
	通信狀態	40mA～80mA@12VDC
	休眠狀態	＜1mA@12VDC
安全性	鏈路檢測	PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持?jǐn)嗑€自動重連，保證設備“永久在線”
	內嵌看門狗	支持設備運行自檢技術，支持設備運行故障自恢復
可靠性	平均無故障工作時間(MTBF)不低于10000h
	超低功耗設計，包括休眠模式、定時上下線模式
	EMC各項等級指標達3級
	采用NTP技術，內置RTC
	SIM/UIM卡接口內置15KV ESD保護
防護 等級	IP30	金屬外殼和系統安全隔離，適合工控現場應用
適用環境	工作溫度范圍	零下35oC -- 75oC
	存儲溫度范圍	零下40oC -- 80oC
	相對濕度范圍	95%無凝結
物理特性	安裝方式	掛耳式
	外形尺寸	100×100×23 mm (不包括天線和安裝件)
	重量（克）	320g
