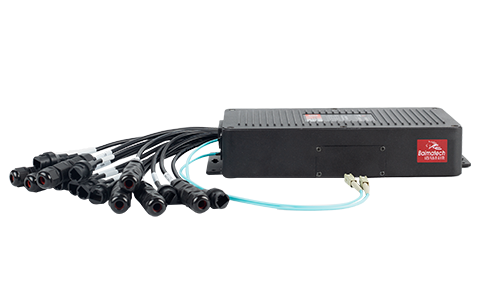

BMG8500智慧桿網關（防水型）

系列型號：BMG8500

佰馬BMG8500防水型智能網關，業界首創專利產品，密閉式結構，實現IP65等級防水、防潮、防塵。5合1強大功能，替代傳統路由網關、交換機、光貓、集中器等，打造完美智慧桿。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

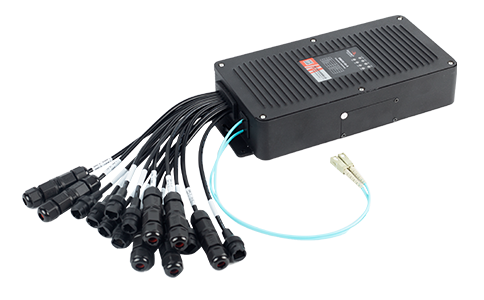

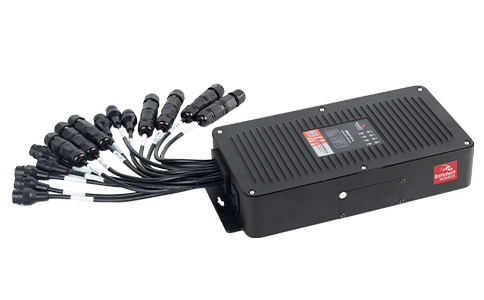

專利產品，IP65防水/防潮/防塵

業界首創專利產品。佰馬BMG8500系列智能網關，選用抗銹蝕金屬外殼，密閉結構；所有通信、供電及功能接口均采用業界首創的引出式設計；內部采用防水結構設計、及高效導熱結構設計。實現IP65等級防水、防潮、防塵。避免粉塵危害、避免下雨時智慧桿腔體內低壓噴射水對網關的損壞。

專為嚴苛環境使用設計，經久耐用穩定可靠

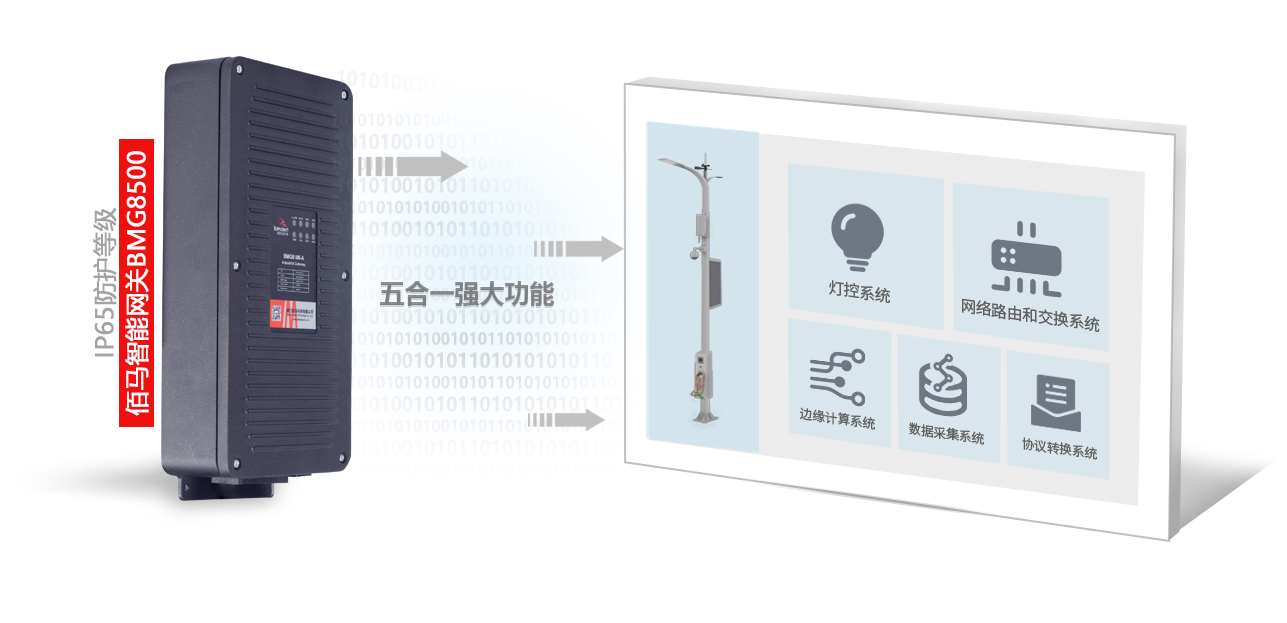

5合1強大功能，打造完美智慧桿

佰馬BMG8500系列防水型智能網關，集成了網絡路由和交換系統、數據采集系統、協議轉換系統、燈控系統和邊緣計算系統等。

1臺智能網關可替代傳統路由網關、交換機、光貓、集中器等，集成度高、穩定性高、組網施工簡便。

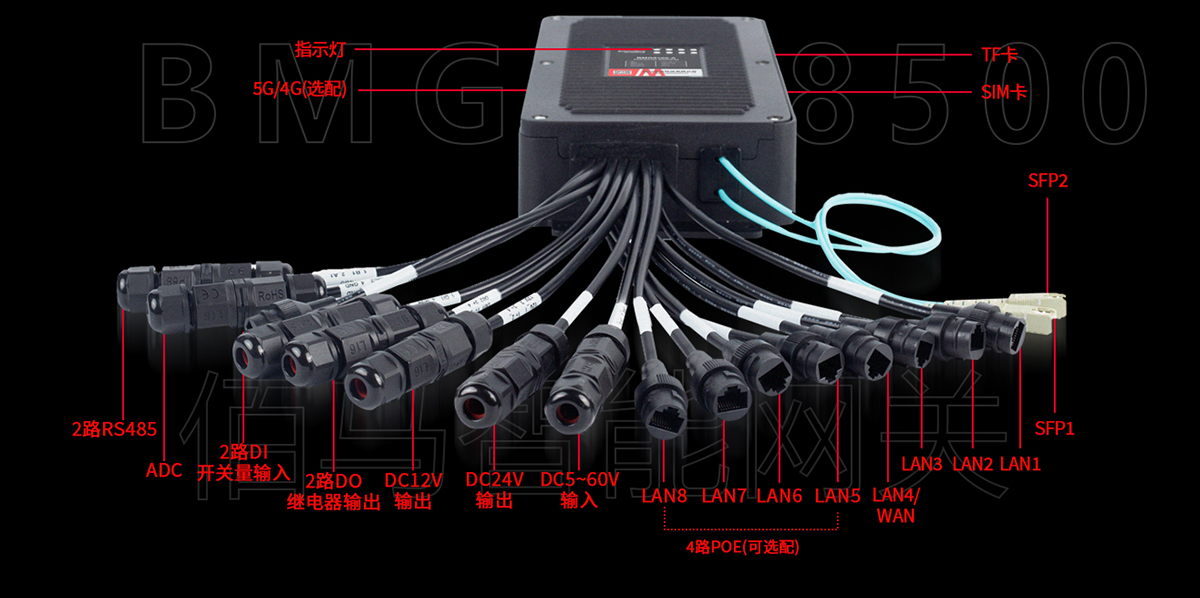

接口豐富，匯集通信/控制/供電于一身

BMG8500物聯網智能網關，接口包括2路千兆光口、7路千兆LAN口、1路千兆WAN口（可復用為LAN口）、4路PoE供電（選配）、2路RS485、

2路DI、2路繼電器輸出、1路TF卡、1路12V輸出、1路24V輸出、1路DC5~60V輸入等。方便智能照明、視頻監控、環境傳感、WIFI覆蓋、

LED屏、網絡廣播、應急報警、充電樁等一站式接入與管控。

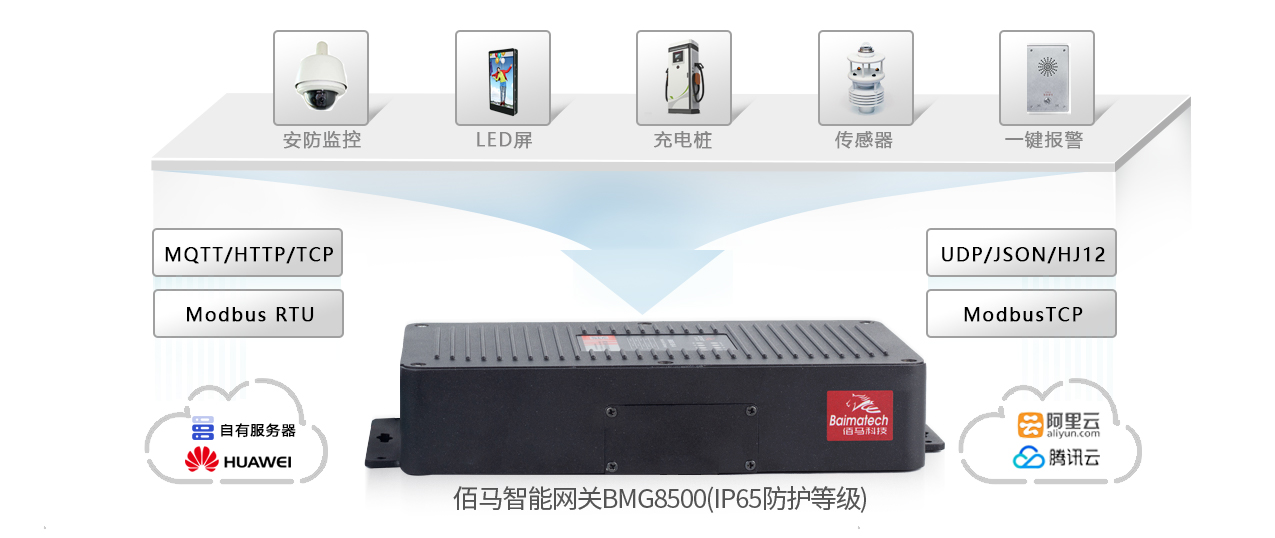

預置海量通信協議，無縫對接智慧桿外設

BMG8500系列智能網關內置海量設備通信協議：MQTT、HTTP、TCP、UDP、JSON、HJ212、透傳等。南向與燈控器、傳感器、攝像頭、LED屏、環境監測、一鍵告警、IP音柱、WiFi AP、充電樁等即插即用；北向與阿里云、百度云、騰訊云、華為云、自有服務器等平滑對接。

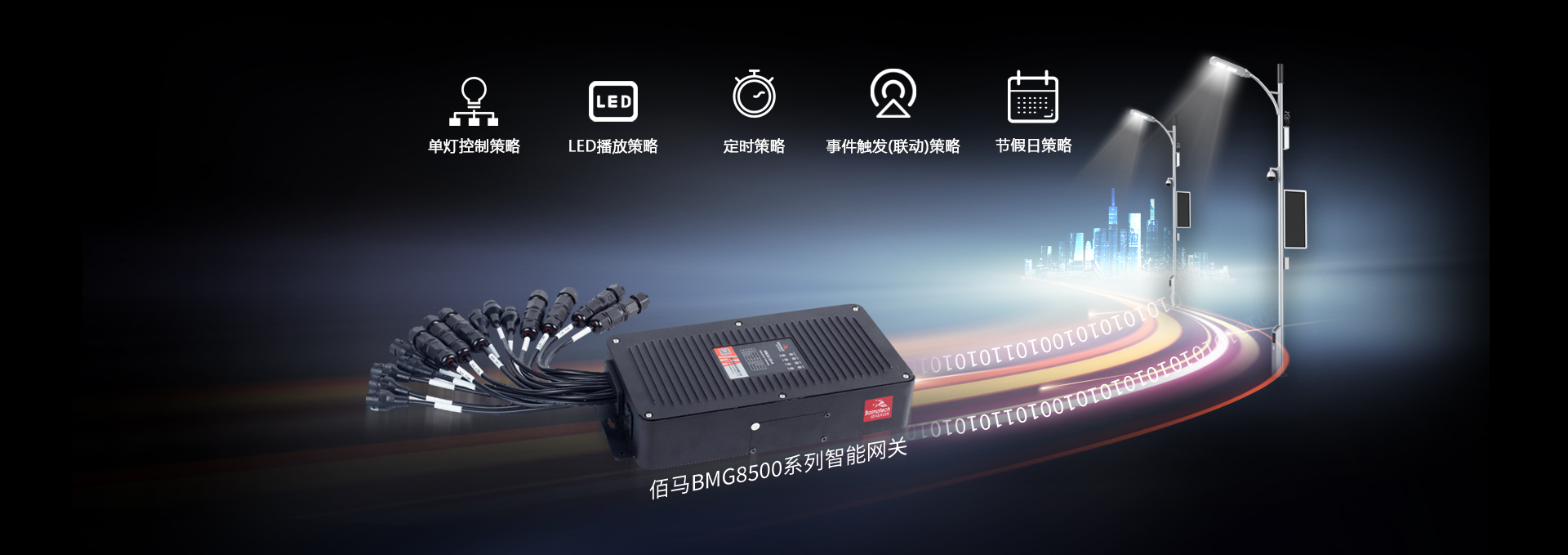

強大的邊緣控制，極大提升智慧桿自治管理能力

BMG8500系列智能網關內置強大的邊緣控制策略，包括：單燈控制策略、LED播放策略、定時策略、事件觸發（聯動）策略、節假日策略、數據篩選系統、外設狀態告警系統等；當智慧桿云邊網絡失連時，當邊緣節點出現故障時，智能網關可獲取本地控制策略，讓智慧路燈桿實現自治管理運行。

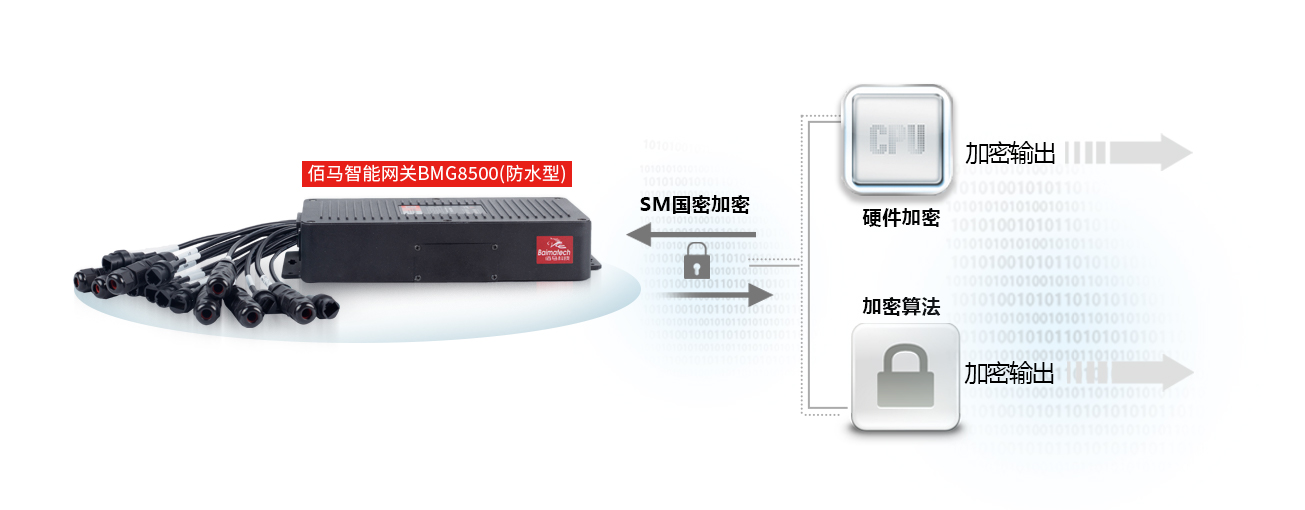

SM國密加密通信（選配），智慧桿數據安全可靠

支持SPI防火墻，DoS攻擊，VPN穿越，訪問控制，端口映射、DMZ映射、訪問控制功能（ACL）等功能?？蛇x配加密通信芯片，內置國密SM1\SM2\SM3\SM4加密算法，實現軟硬件雙重加密保護。有效杜絕數據泄露、身份偽裝、非法操作、惡意攻擊等安全問題，

保障智慧桿數據傳輸安全。

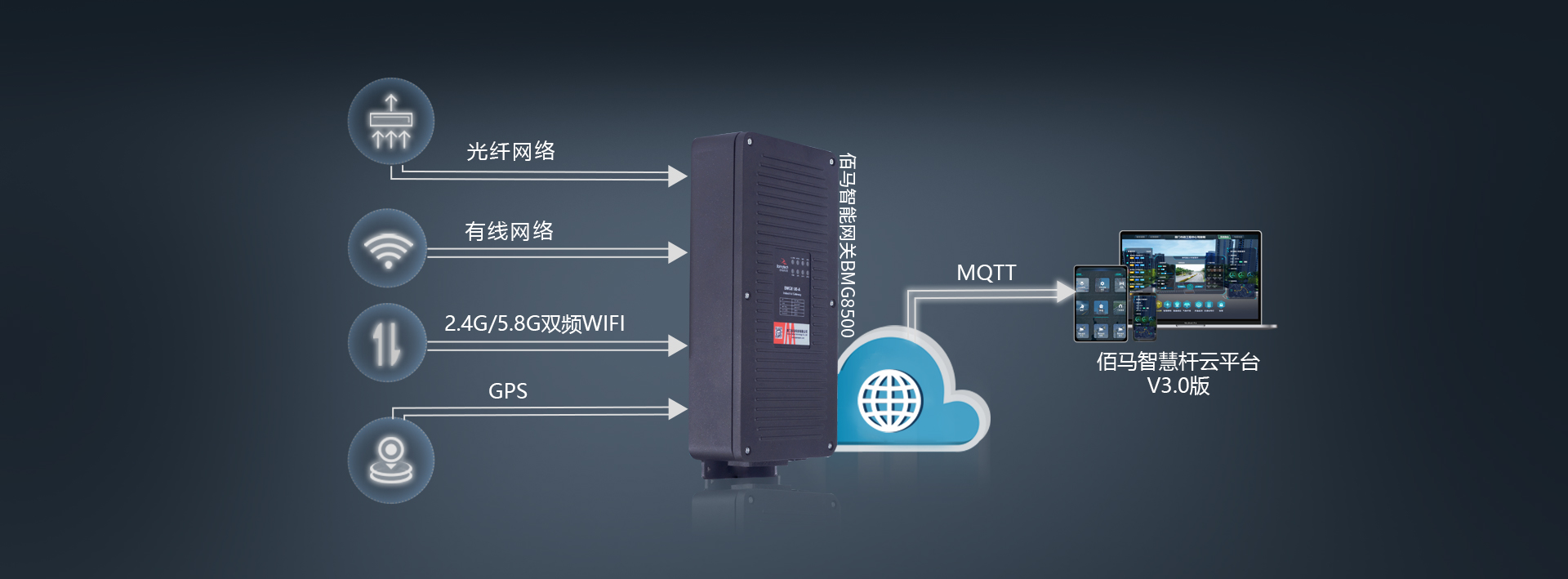

5G/4G/雙頻WIFI，均可選配

集多種通信方式于一體，包括光纖、有線網絡、5G/4G(選配)、2.4G/5.8G雙頻WiFi(選配)、GPS(選配）。支持多種無線擴展方式，LoRa、ZigBee、

藍牙等，支持LoRaWAN協議?？赏饨覲LC載波ZigBee/LoRa等單燈集中器，實現非智慧桿路燈的單燈集中管理。

多中心數據同傳，智慧桿管理更高效

多功能智慧路燈桿的運營和維護，涉及政企多個單位主體，BMG8500智能網關支持向12個管理中心同步傳輸數據，智慧桿數據可定時定向

送達交通、公安、城管、商業公司等單位，管理協同更高效。

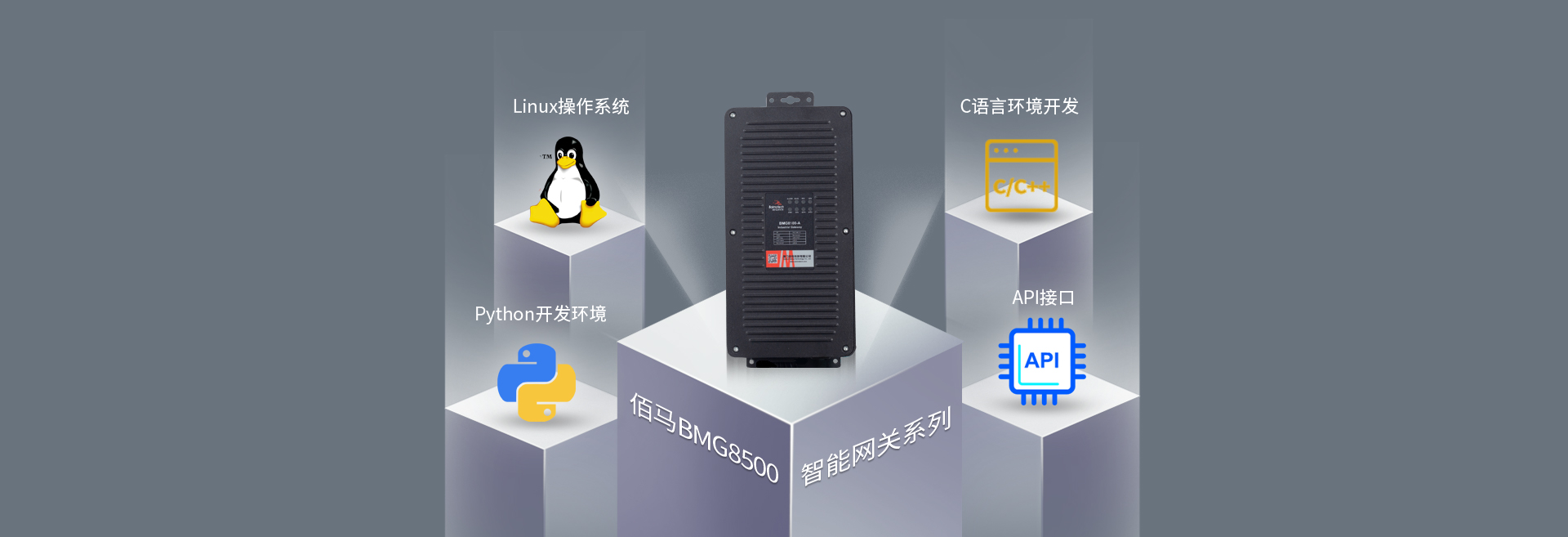

標準Linux系統，支持二次開發

佰馬BMG8500智能網關，采用高端處理器；標準Linux系統，集成Python和C語言開發環境，支持用戶二次開發，提供開發文檔和交叉編譯器，

協助用戶更好開發運用佰馬智能網關的優勢性能，契合不同項目的差異化應用需求。

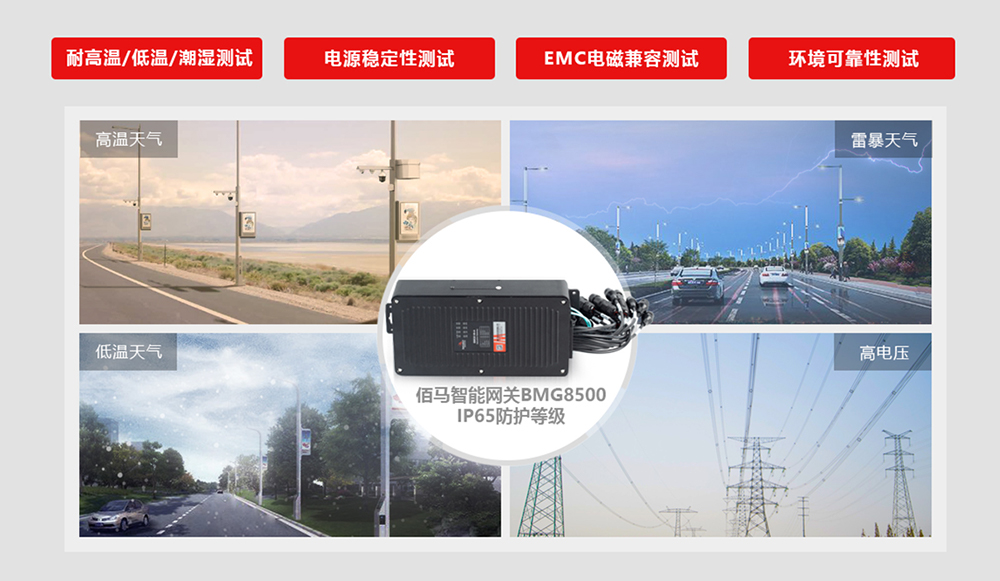

專用于惡劣工況環境

產品穩定可靠是佰馬一貫的追求，佰馬BMG8500智能網關，歷經EMC電磁兼容測試、環境可靠性測試、耐高溫/低溫/潮濕測試、寬壓測試、電源穩定性測試、大流量壓力測試、flash連續讀寫干擾測試、振動碰撞測試等，檢測項目結果表現優異。

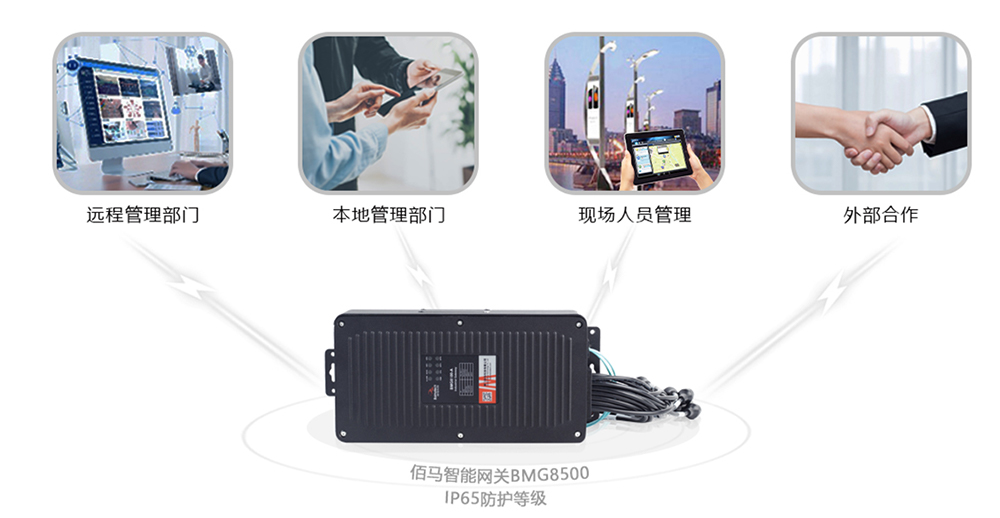

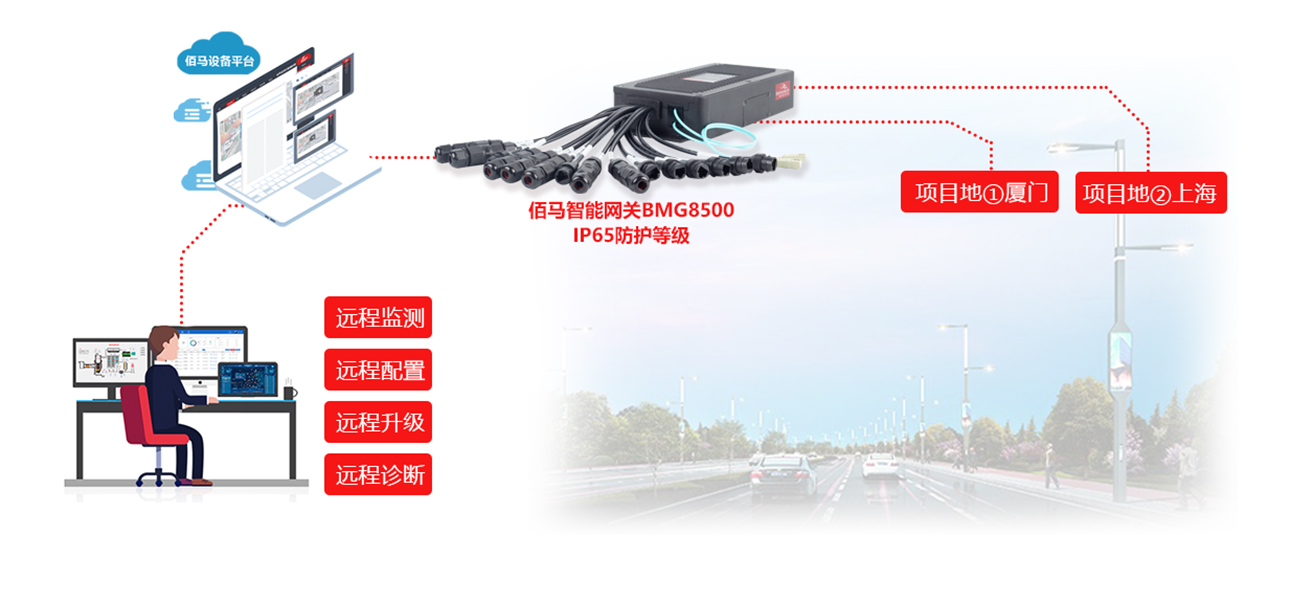

智能網關，遠程管理更高效

無需工程師親臨現場，在管理中心即可對分布于不同項目現場的智能網關進行遠程管理。包括：遠程集中監測、配置、升級、診斷等，

顯著提升項目甲方、集成商、運營方、設備提供商等各方的管理效率。

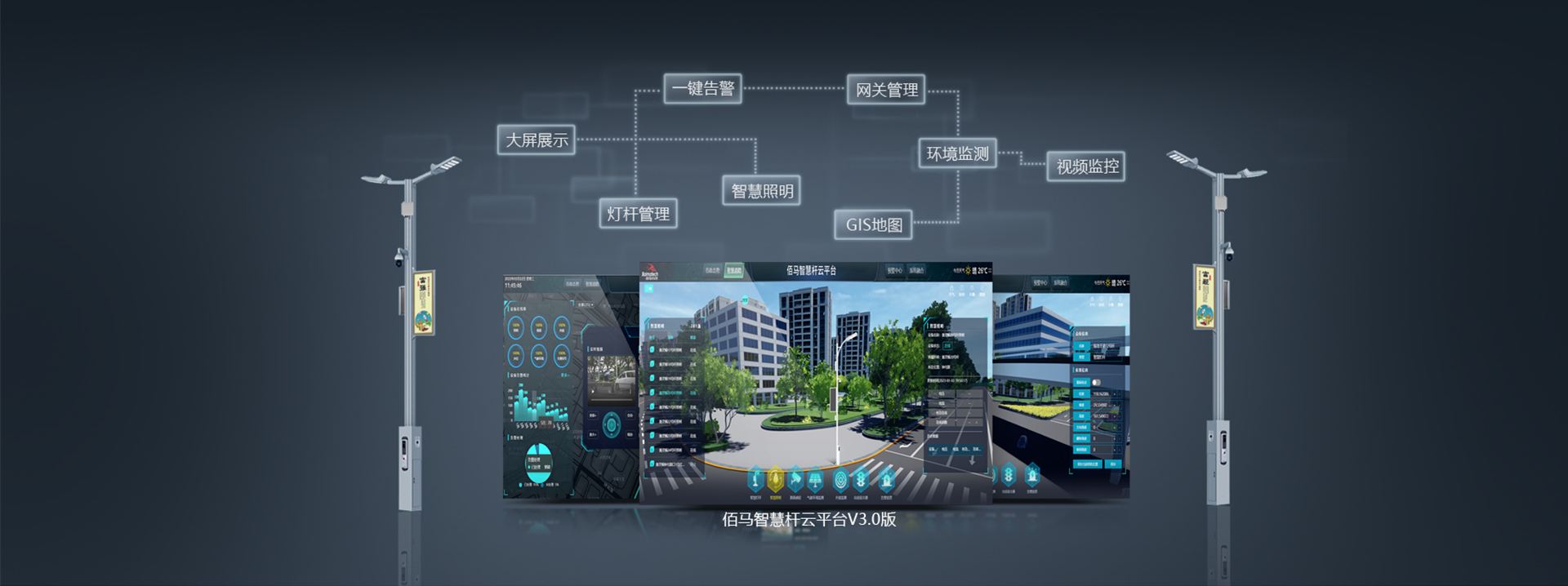

智慧桿云平臺，12大子系統

佰馬智慧燈桿軟件采用模塊化設計，用戶可據項目需要開設多級子帳號，不限接入數量，項目管控靈活。功能包括：大屏展示、燈桿管控、智慧照明、GIS地圖、環境監測、視頻監控、網絡廣播、一鍵告警聯動、WIFI管理、充電樁管理、網關管理。

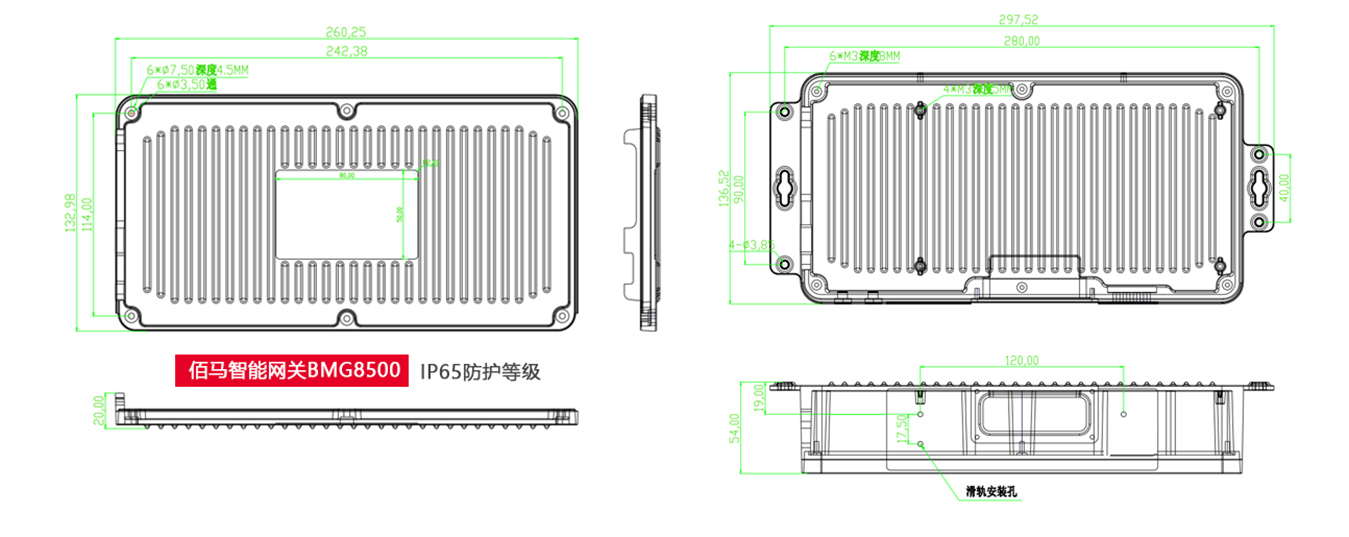

結構尺寸

導軌式安裝或掛壁式安裝，可據項目需要選配

產品選型

項目		規格需求
主系統	CPU	工業級高速處理器
操作系統	Linux	Linux 操作系統
通信方式	有線&無線	支持光纖、有線，可選配4G、5G、WiFi、GPS等
通信協議	集成多協議接入	支持透明傳輸、MQTT、TCP/IP、UDP、MODBUS、TFTP、HTTP等
網絡安全	遠程維護功能	實現遠程升級，維護，故障告警
網絡安全	遠程監視功能	實時監控接入設備的狀態，以及設備本身的狀態
可靠性	鏈路在線檢測	支持發送心跳檢測包檢測，斷線自動連接
可靠性	內嵌看門狗	支持設備運行自檢技術，設備運行故障自修復
網絡管理	配置方式	支持客戶端方式
	升級方式	支持遠程在線升級
	日志記錄	支持本地系統日志、遠程日志。
	日志記錄	支持重要日志掉電保存。
	DM網管平臺	支持集中管理,批量配置
接口	以太網端口	1路千兆WAN口/LAN口 7路千兆LAN口 RJ45接口，10/100/1000Mbps，自適應MDI/MDIX 內置1.5KV電磁隔離保護
	光纖接口	2 路千兆光口，10/100/1000Mbps 支持單模、多模光纖、支持環型、鏈型等網絡拓撲結構
	DI	2 路數字量輸入，低電平有效
	繼電器輸出	2 路繼電器輸出，支持最大 4A 電流
	串口	具備 2 路 RS485 串口接口帶光電隔離，內置15KV ESD保護
	直流輸出	具備 1 路 12V 輸出，1 路 24V 輸出（65℃ 1.5A，75℃ 1.1A）
	TF卡	1 個 TF 卡接口，可接 TF 存數據
電源接口	標準電源輸入	DC 12V/1.5A，支持 5～60V 供電
天線接口	4G/5G	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	1個	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
實時時鐘(RTC)		內置RTC, 紐扣電池供電
復位按鍵	1個	防水復位按鍵
指示燈	6個	具有電源、系統、SFP、在線指示燈、信號強度、告警燈等
結構	外殼材質	金屬外殼，外殼和系統安全隔離
	安裝方式	壁掛式安裝、導軌式安裝
	散熱方式	無風扇散熱
	防護等級	IP65
	尺寸	長×寬×高 ：298mm137mm52mm (不包括天線和安裝件)
	重量	790g
環境溫濕度	環境濕度	5 ~ 95% （無凝霜）
	存儲溫度	-40 ~ 85℃
	工作溫度	-40 ~ 80℃
平均無故障工作時間（MTBF）		不低于100000h
EMC電磁兼容		3級
