BMD300電力版DTU

系列型號：BMD300

電力DTU,為苛刻的電力無人值守現場，提供穩定可靠的無線通信鏈路。BMD300全網通DTU廣泛應用于配電自動化、輸電線路監測、變電站監測、光伏電站監測、充電樁監測等智慧電力領域

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

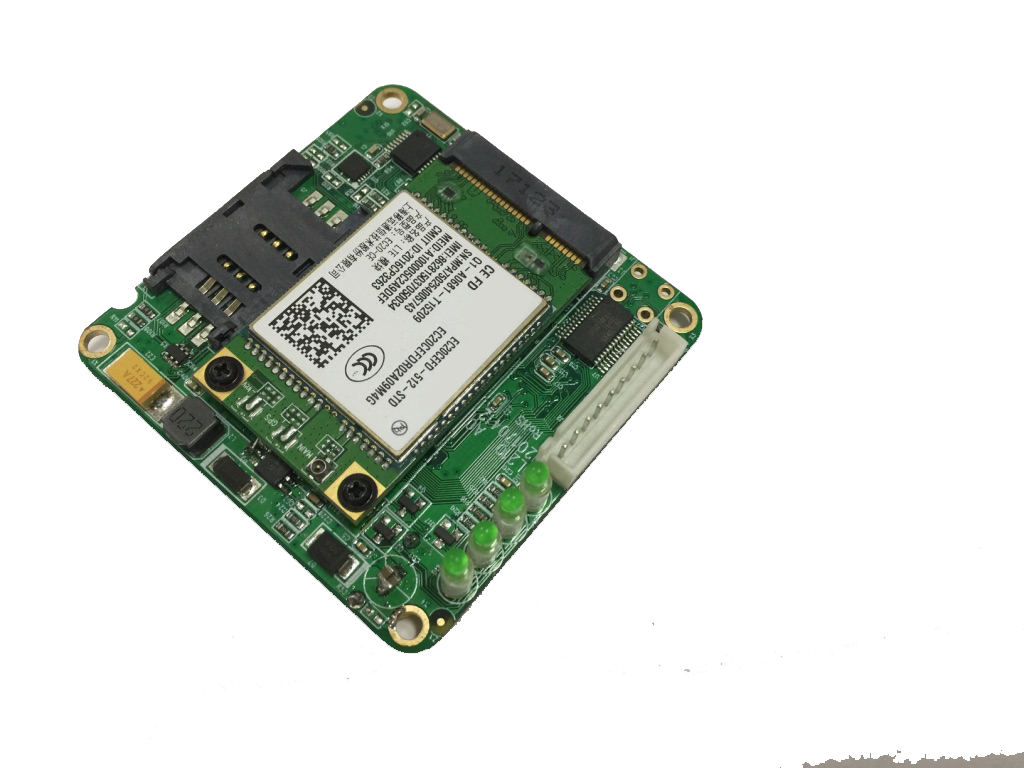

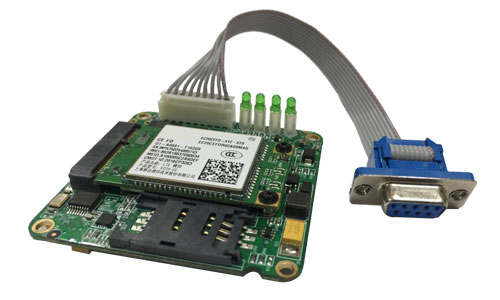

BMD300，電力專用數傳終端

為苛刻的電力無人值守現場提供穩定可靠的無線通信鏈路。

廣泛應用于配電自動化、輸電線路監測、變電站監測、光伏電站監測、充電樁監測等智慧電力領域

嵌入式設計，符合配電自動化國標

滿足電力行業DL/T 721-2000配網自動化遠控終端標準。產品的結構尺寸、器件布局，完全符合配網柱上開關監測系統要求。產品嵌入柱上開關遠動終端，協助客戶快速實現無線組網與通信

BMD300 DTU嵌入式設計，尺寸結構完全符合配電自動化國標

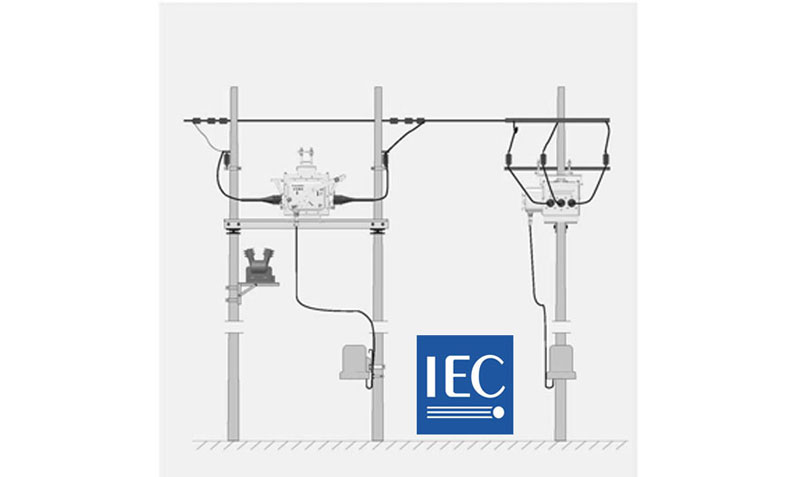

支持電力IEC101規約、電力IEC104規約

設計滿足電力級標準、工業級用戶要求。

支持IEC101串口通訊規約，也支持IEC104網絡通訊規約、遠動集控規約

電力DTU支持電力IEC101規約、電力IEC104規約

惡劣工況運行穩定

全部器件按工業級標準選型，與Freescale，NXP等知名品牌合作。

耐高低溫（-35℃至75℃），寬壓（5V-35V）。高標準EMC電磁兼容，在強電磁環境中穩定工作

電力DTU支持惡劣工況運行穩定

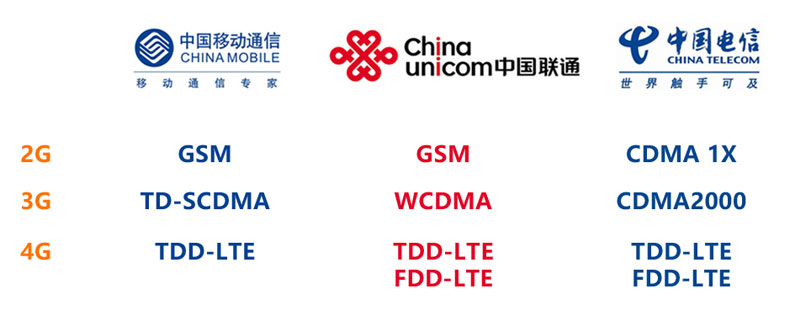

網絡全覆蓋，包括全網通/4G/3G/2.5G

全面覆蓋三大運營商網絡，項目運用更靈活。

電力DTU支持全網通/4G/3G/2.5G

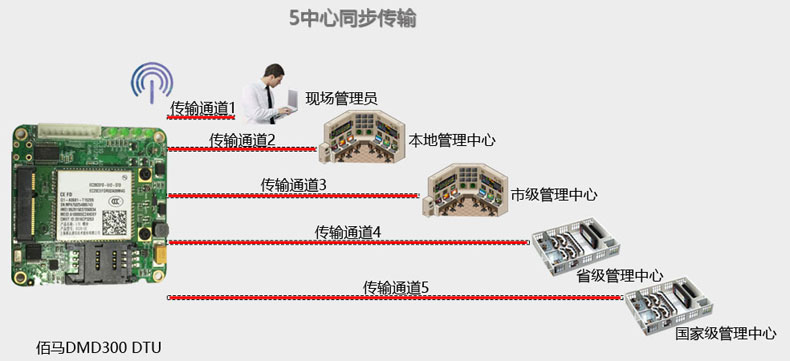

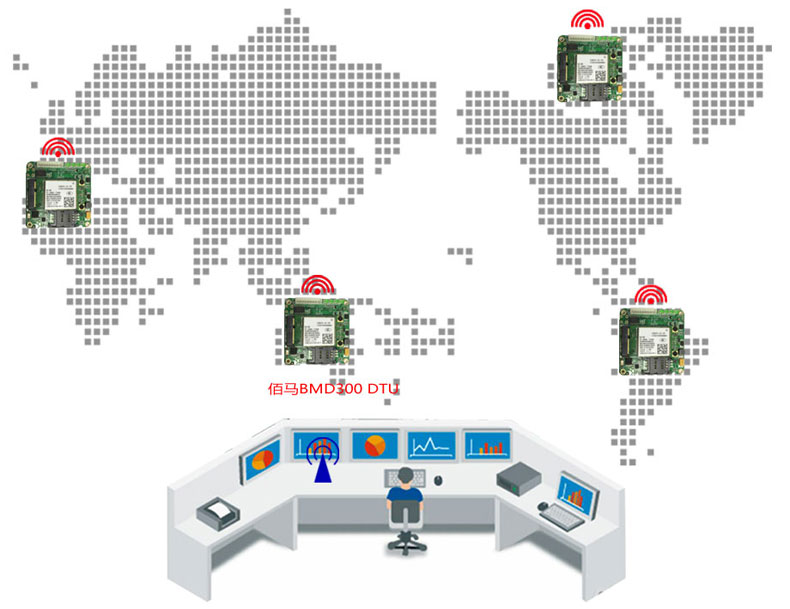

5中心同步傳輸，管理協同更高效

支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心），方便現場維護人員、本地管理部門、遠程各級管理部門同步獲取數據，實現高效管理

電力DTU支持數據多中心同步傳輸

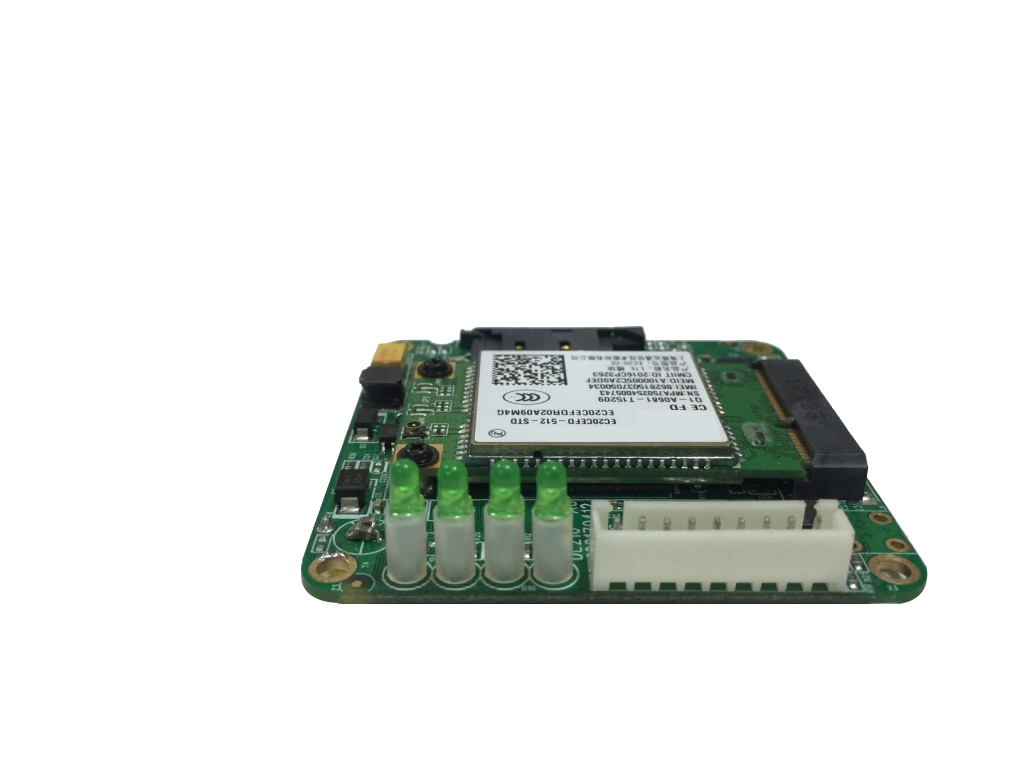

穩定可靠，多重技術保障設備“永遠在線”

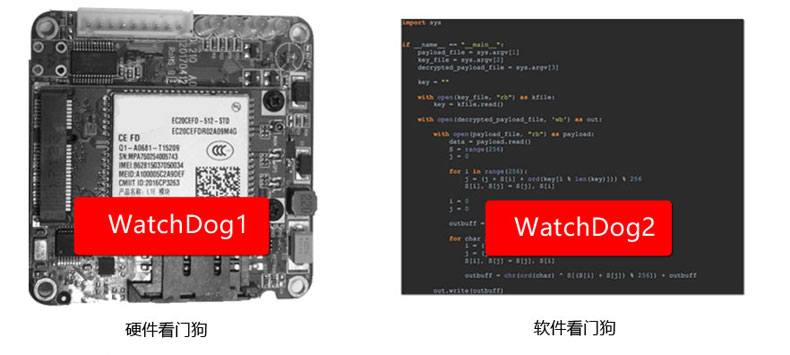

● 具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當有設備異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行

● 支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持無線連接“永久在線”

電力DTU通信穩定可靠

支持專網接入，金融級數據安全標準

支持移動運營商的APN專網

DSC尋址方式支持固定IP地址和域名

支持獲取移動專網的指定IP

電力DTU支持專網接入，數據傳輸更安全

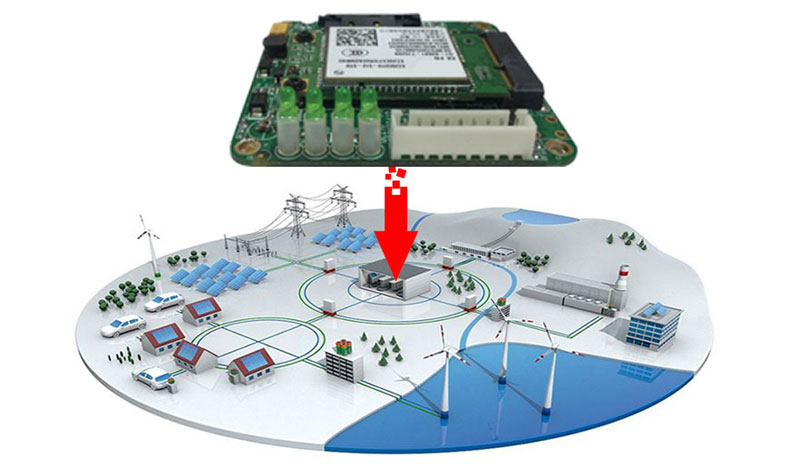

配套管理軟件，實現遠程配置與監測

可集中監測、配置、升級、診斷佰馬M2M終端，極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率

支持本地配置、升級；利用TCP/IP通道進行遠程配置、升級；

支持SMS方式參數配置。

電力DTU專用設備管理工具

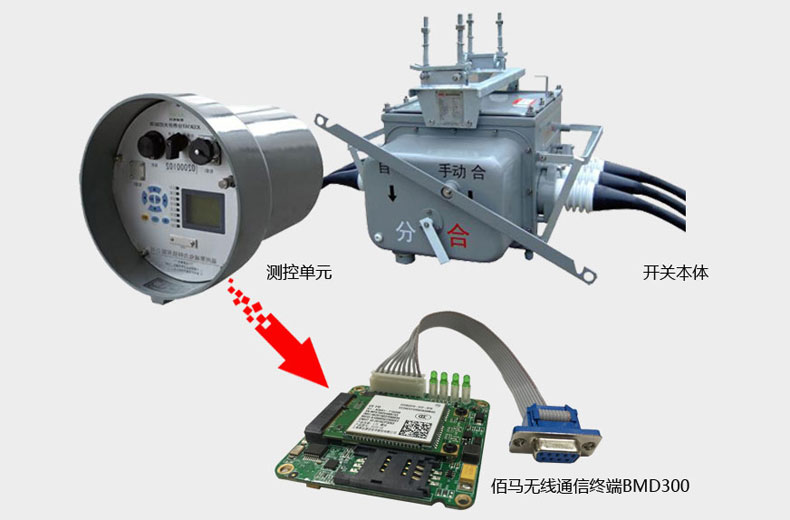

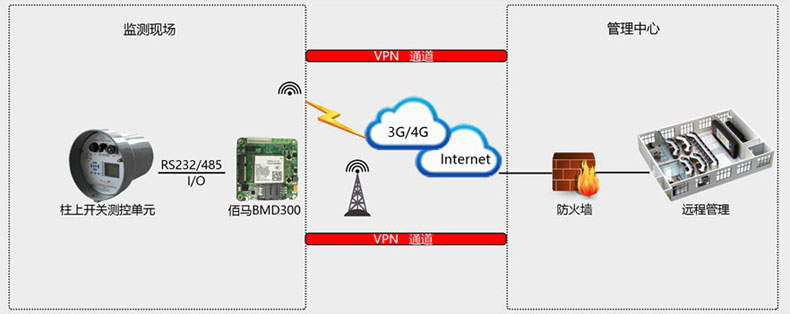

典型應用：柱上開關監測

配網柱上開關監測系統，基于佰馬BMD300實現全網通/4G/3G/2.5G無線通信,實時監測10KV配電線路的柱上開關分/合閘狀態、電壓、電流、功率、功率因數等數據，發現開關狀態變位則配電終端主動上報，及時通知主站。

社會經濟效益：減少停電時間，提高供電可靠性；減少檢修工作量，提高工作效率；加強設備安全監測，預防事故；提高運行管理水平、提高運行的經濟性；提高用戶滿意度。

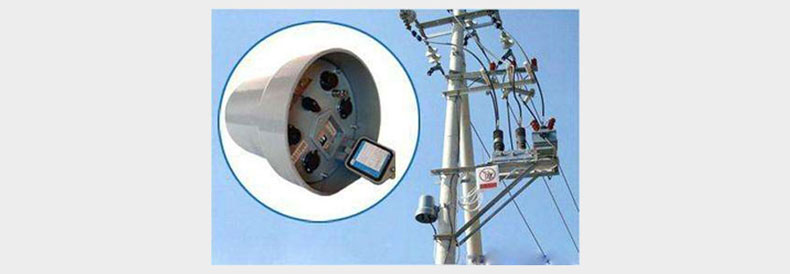

電力DTU應用在柱上開關監測

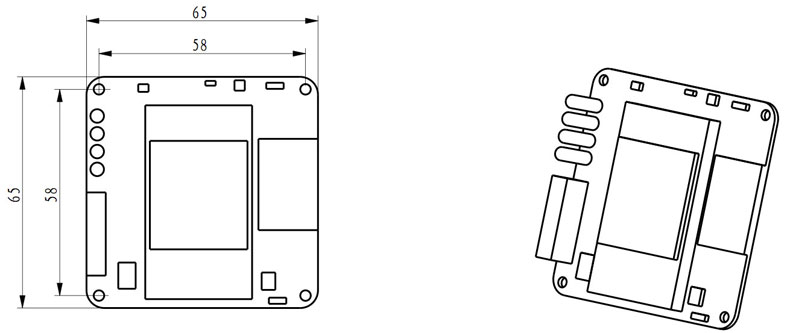

結構尺寸圖

電力DTU的結構尺寸圖

產品選型

選購指南
型號	網絡	無線參數
BMD300-A	TDD/FDD	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS
BMD300-G	GPRS	支持 GSM850/900/1800/1900MHz 四頻支持 GSM phase 2/2+ 支持 GPRS class 10，可選 class 12
BMD300-C	CDMA	支持 CDMA2000 1xRTT 800MHz 單頻可選 800/1900MHz 雙頻，450MHz單頻
BMD3100-LF	LTE/WCDMA	支持 FDD-LTE 2600/2100/1800/900/800MHz，可選700/1700/2100MHz 支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可選800/850/1900/2100MHz 支持EDGE/GPRS/GSM 850/900/1800/1900MHz 支持GPRS CLASS 10 EDGE CLASS 12

規格參數
類別	名稱	規格	說明
接口	工業串口	2路	串口形式：9PIN 工業端子，2.5mm 間距
			串口類型：2路 RS-232，1路做通信，1路做調試
			波特率：1200~115200bps
			數據格式：8 位數據位，1 位停止位，無校驗/奇校驗/偶校驗，無流控
	SIM/UIM卡接口	1個	抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
	天線接口	1個	標準SMA陰頭天線接口，特性阻抗50歐
	指示燈	4個	系統、電源、通信、在線四個指示燈
電源	標準電源	DC 12V/0.5A	內置電源反相保護和過壓保護
	供電范圍	DC 5V -- 35V
	通信電流	<85mA (12V)
功耗	通訊狀態	<1W	12V電源，電流<85mA 5V電源，電流<216mA
	待機狀態	<0.4W	12V電源，電流<30mA 5V電源，電流<55mA
	休眠狀態	<0.1W	12V電源，電流<8mA 5V電源，電流<18mA
安全性	鏈路檢測	PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持斷線自動重連，保證設備“永久在線”
	內嵌看門狗	支持設備運行自檢技術，支持設備運行故障自恢復
網絡管理	自動拔號	支持設備上電自動撥號
	按需拔號	支持長連接模式，短連接模式，本地數據激活，短信激活，電話激活，定時激活/定時下線
	配置	支持佰馬M2M設備云平臺，遠程配置，支持配置工具本地串口配置，支持短信配置
	升級方式	利用本地串口或遠程方式進行軟件升級
	日志功能	支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態
	集中管理	支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理
	配置備份	支持配置文件的導入和導出
適用環境	工作溫度	零下35oC -- 75oC
	存儲溫度	零下40oC -- 80oC
	相對濕度	95%無凝結
物理特性	安裝方式	螺絲固定
	外形尺寸	65x65x24	不包括天線和安裝件
	重量（克）	74g
