1： 環境

服務器系統：CentOS Linux release 7.9.2009 (Core)

服務器配置：不重要

服務器IP：

Openvpn服務器：

外網：124.70.49.106

內網：192.168.0.155

內網測試服務器：192.168.0.21

openvpn客戶端服務器網段：172.16.16.0/24

OpenVpn版本：2.5.6

easy-rsa版本：3.0.8

安裝包存放的路徑：/tmp/install/

程序安裝目錄：/data/openvpn

備注：

root# 代表在root用戶下執行的命令

$ 代表是在普通用戶下執行的命令

# 單個#號代表注釋

2：安裝步驟

2.1 準備工作

（以下所有操作均在Openvpn服務器操作）

# 關閉防火墻

root# systemctl stop firewalld

root# systemctl disable firewalld

# 關閉selinux

root# sed -i 's/enforcing/disabled/' /etc/selinux/config

root# setenforce 0

# 安裝依賴

root# yum install -y vim wget lrzsz gcc-c++ openssl openssl-devel net-tools lzo lzo-devel pam pam-devel

# 下載安裝包

root# mkdir /tmp/install

root# cd /tmp/install

root# wget https://swupdate.openvpn.org/community/releases/openvpn-2.5.6.tar.gz

root# wget https://github.com/OpenVPN/easy-rsa/releases/download/v3.0.8/EasyRSA-3.0.8.tgz

2.2 安裝OpenVpn和EasyRSA

#1）安裝OpenVpn

root# cd /tmp/install

#創建目錄

root# mkdir /data

#解壓縮

root# tar -zxvf openvpn-2.5.6.tar.gz

root# cd openvpn-2.5.6

#--prefix= 后面路徑是安裝openvpn到那個文件路徑下

root# ./configure --prefix=/data/openvpn/

#編譯

root# make && make install

#添加openvpn的環境變量

root# echo -e "PATH=\$PATH:/data/openvpn/sbin" >/etc/profile.d/openvpn256.sh

#加載環境變量

root# source /etc/profile

#執行下面的命令看看是否成功，出現以下內容表示成功

root# openvpn --version

OpenVPN 2.5.6 x86_64-pc-linux-gnu [SSL (OpenSSL)] [LZO] [LZ4] [EPOLL] [MH/PKTINFO] [AEAD] built on May 5 2022

#2）安裝EasyRSA

root# cd /tmp/install

root# tar -zxvf EasyRSA-3.0.8.tgz

root# mv EasyRSA-3.0.8 /data/EasyRSA

2.3 服務端配置

2.3.1 準備CA簽發機構環境

#拷貝EasyRSA

root# cp -r /data/EasyRSA /data/openvpn/easy-rsa-server

root# cd /data/openvpn/easy-rsa-server

#準備簽發證書的默認變量文件

root# egrep -v "^$|^#" vars.example >vars

#編輯vars文件，在最后一行增加以下內容

root# vim vars

#添加參數，設置CA證書有效期為100年（日期可以你自己決定設置多長）

set_var EASYRSA_CA_EXPIRE 36500

#添加參數，設置服務器證書為10年

set_var EASYRSA_CERT_EXPIRE 3650

2.3.2 創建CA機構與服務器證書

#1）創建CA機構

root# cd /data/openvpn/easy-rsa-server

#初始化，執行此命令會生成pki目錄

root# ./easyrsa init-pki

#創建CA機構,nopass代表不需要密碼的意思

root# ./easyrsa build-ca nopass

#這里是CA機構的名稱，我這邊使用的是CATEST，這個名字可以用默認的也可以你自己輸入

Common Name (eg: your user, host, or server name) [Easy-RSA CA]: CATEST

#執行創建ca機構成功的話，會出現下面的這個ca.crt文件

Your new CA certificate file for publishing is at:

/data/openvpn/easy-rsa-server/pki/ca.crt

#CA證書文件

root# ls -l /data/openvpn/easy-rsa-server/pki/ca.crt

-rw------- 1 root root 1151 May 5 09:56 /data/openvpn/easy-rsa-server/pki/ca.crt

#CA秘鑰文件

root# ls -l /data/openvpn/easy-rsa-server/pki/private/ca.key

-rw------- 1 root root 1679 May 5 09:56 /data/openvpn/easy-rsa-server/pki/private/ca.key

#2）創建服務端證書

root# cd /data/openvpn/easy-rsa-server

#創建服務端證書申請文件，openvpnserver為了區別參數標識，我這里設置為openvpnserver，如果你自己安裝的話可以使用默認的server 這個名稱

root# ./easyrsa gen-req openvpnserver nopass

#默認回車就行

Common Name (eg: your user, host, or server name) [openvpnserver]:

Keypair and certificate request completed. Your files are:

#請求文件

req: /data/openvpn/easy-rsa-server/pki/reqs/openvpnserver.req

#私鑰文件

key: /data/openvpn/easy-rsa-server/pki/private/openvpnserver.key

#3）簽發服務端證書

root# cd /data/openvpn/easy-rsa-server

#這里的server是代表服務端意思，openvpnserver這個是上面我們創建的服務端證書的名稱

root# ./easyrsa sign server openvpnserver

#輸入yes

Type the word 'yes' to continue, or any other input to abort.

Confirm request details: yes

#服務端的證書文件

Certificate created at: /data/openvpn/easy-rsa-server/pki/issued/openvpnserver.crt

#4）創建交互秘鑰

root# cd /data/openvpn/easy-rsa-server

root# ./easyrsa gen-dh

DH parameters of size 2048 created at /data/openvpn/easy-rsa-server/pki/dh.pem

#5） 啟用安全增強配置

root# cd /data/openvpn/easy-rsa-server

root# openvpn --genkey tls-auth ta.key

2.3.3 OpenVPN服務端配置

#創建openvpn用戶

root# groupadd openvpn

root# useradd -M -s /sbin/nologin -g openvpn openvpn

# 創建證書存放目錄

root# mkdir /data/openvpn/certificate

# 創建日志存放目錄

root# mkdir /data/openvpn/logs

root# chown openvpn. /data/openvpn/logs

# 將服務端證書秘鑰和交互秘鑰復制到certificate目錄

root# cp /data/openvpn/easy-rsa-server/pki/ca.crt /data/openvpn/certificate/

root# cp /data/openvpn/easy-rsa-server/pki/issued/openvpnserver.crt /data/openvpn/certificate/

root# cp /data/openvpn/easy-rsa-server/pki/private/openvpnserver.key /data/openvpn/certificate/

root# cp /data/openvpn/easy-rsa-server/pki/dh.pem /data/openvpn/certificate/

root# cp /data/openvpn/easy-rsa-server/ta.key /data/openvpn/certificate/

#添加配置文件

root# cd /data/openvpn/

root# vim /data/openvpn/server.conf

#__server.conf—stat___

#端口

port 1194

#協議

proto tcp

dev tun

#ca證書文件

ca /data/openvpn/certificate/ca.crt

#服務端證書文件

cert /data/openvpn/certificate/openvpnserver.crt

#服務端私鑰文件

key /data/openvpn/certificate/openvpnserver.key

#交換秘鑰文件

dh /data/openvpn/certificate/dh.pem

#安全增強文件，0是服務端，1是客戶端

tls-auth /data/openvpn/certificate/ta.key 0

#分配客戶端IP的網段，不能和服務器一個網段，不能沖突

server 10.8.0.0 255.255.255.0

#運行通訊的內網路由，可以多條

push "route 192.168.0.0 255.255.255.0"

#會話檢測，每十秒測試一下，超過120秒沒回應就認為對方down

keepalive 10 120

#加密算法

cipher AES-256-CBC

#壓縮算法

compress lz4-v2

#推送客戶端使用lz4-v2算法

push "compress lz4-v2"

#最大客戶端數

max-clients 100

#運行openvpn的用戶和用戶組

user openvpn

group openvpn

#權限檢測

persist-tun

persist-key

#狀態日志

status /data/openvpn/logs/openvpn-status.log

log-append /data/openvpn/logs/openvpn.log

#日志級別

verb 3

mute 20

#__server.conf—end___

#內核轉發規則

root# echo "net.ipv4.ip_forward=1" >>/etc/sysctl.conf

root# sysctl -p

#iptablesNAT規則

#這里的ip就是server.conf 中的server 10.8.0.0 255.255.255.0 ;添加轉發規則到開機啟動項

root# echo 'iptables -t nat -A POSTROUTING -s 10.8.0.0/24 -j MASQUERADE' >> /etc/rc.d/rc.local

root# chmod +x /etc/rc.d/rc.local

root# /etc/rc.d/rc.local

2.3.4 啟動OpenVPN

# 創建啟動文件

root# vim /etc/systemd/system/openvpn.service（以下內容直接復制粘貼即可）

[Unit]

Description=OpenVPN Server

After=network.target

After=syslog.target

[Install]

WantedBy=multi-user.target

[Service]

ExecStart=/data/openvpn/sbin/openvpn --config /data/openvpn/server.conf

#加載系統服務

root# systemctl daemon-reload

#開機啟動

root# systemctl enable openvpn.service

#啟動服務

root# systemctl start openvpn.service

#查看服務運行狀態

root# systemctl status openvpn.service

2.4 客戶端文件配置

2.4.1 準備客戶端證書

#1）創建客戶端申請證書

root# cp -r /data/EasyRSA /data/openvpn/easy-rsa-client

root# cd /data/openvpn/easy-rsa-client

#初始化，執行此命令會生成pki目錄

root# ./easyrsa init-pki

#創建客戶端申請證書,我這里用的是名字全拼

root# ./easyrsa gen-req zhangsan nopass（后續創建新證書也必須回到/data/openvpn/easy-rsa-client的目錄下創建）

#直接回車就行

Common Name (eg: your user, host, or server name) [zhangsan]:

req: /data/openvpn/easy-rsa-client/pki/reqs/zhangsan.req

key: /data/openvpn/easy-rsa-client/pki/private/zhangsan.key

#2）服務端簽發證書

root# cd /data/openvpn/easy-rsa-server

#將客戶端證書復制到CA工作目錄

root# ./easyrsa import-req /data/openvpn/easy-rsa-client/pki/reqs/zhangsan.req zhangsan

#設置客戶端證書有效期，我這里設置的是90天

root# sed -i "s/set_var EASYRSA_CERT_EXPIRE.*$/set_var EASYRSA_CERT_EXPIRE\t90/g" ./vars

#簽發證書

root# ./easyrsa sign client zhangsan

#輸入yes

Type the word 'yes' to continue, or any other input to abort.

Confirm request details:yes

#生成的證書

Certificate created at: /data/openvpn/easy-rsa-server/pki/issued/zhangsan.crt

2.4.2 準備客戶端配置文件

#創建存放目錄

root# mkdir /data/openvpn/client/

#創建張三證書存放的目錄

root# mkdir /data/openvpn/client/zhangsan

#復制證書

root# find /data/openvpn/ \( -name "zhangsan.key" -o -name "zhangsan.crt" -o -name "ca.crt" -o -name "ta.key" \) -exec cp {} /data/openvpn/client/zhangsan \;

#配置客戶端文件

root# vim /data/openvpn/client/zhangsan/client.ovpn

client

dev tun

proto tcp

remote 124.70.49.106 1194

resolv-retry infinite

nobind

ca ca.crt

cert zhangsan.crt

key zhangsan.key

remote-cert-tls server

tls-auth ta.key 1

cipher AES-256-CBC

verb 3

compress lz4-v2

2.5 測試

#將證書下載下來

root# cd /data/openvpn/client/

root# tar -zcvf zhangsan.tar.gz zhangsan

root# sz zhangsan.tar.gz

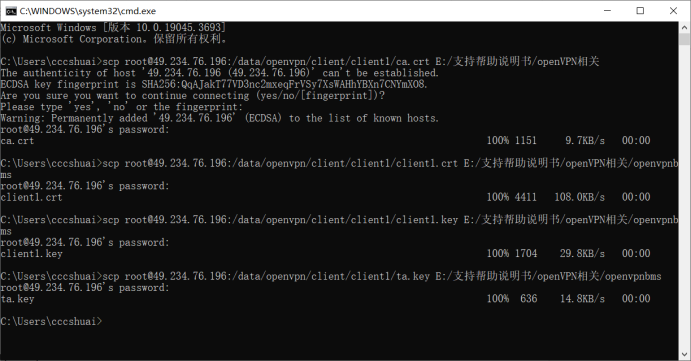

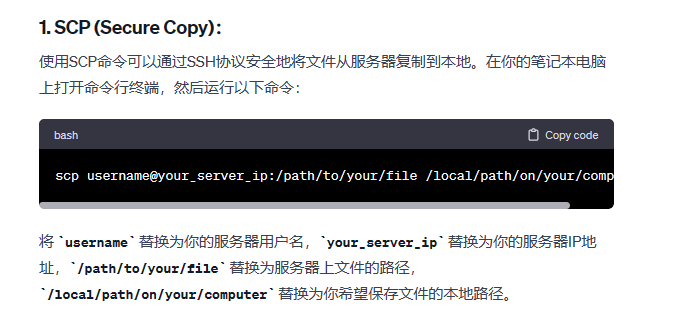

這里截圖為自己電腦通scp把證書等文件下載到自己電腦

#win10 安裝客戶端（這里不演示了）

https://swupdate.openvpn.org/community/releases/openvpn-install-2.4.5-I601.exe

#將 zhangsan.tar.gz 復制到 openvpn的config目錄，然后點擊鏈接
