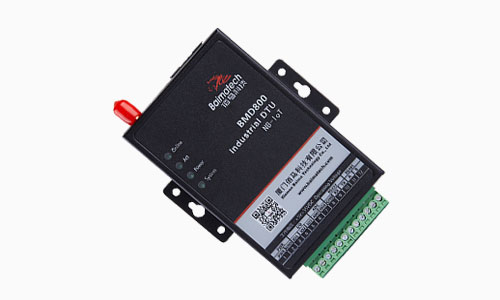

BMD800 NB-IoT終端

系列型號：BMD800

BMD800 NB-IoT 無線數傳DTU，基于NB-IoT網絡提供窄帶無線通信與低速率數據傳輸。NB-IoT物聯網終端，具有連接量大，覆蓋面廣，穿透性好，功耗低、成本低等強大優勢。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

NB-IoT，遠距離低速率傳輸首選

佰馬BMD800 NB-IoT物聯終端DTU，基于NB-IoT網絡提供窄帶無線通信與低速率數據傳輸。

具有連接量大，覆蓋面廣，穿透性好，功耗低、成本低等強大優勢。

NB-IoT產品

覆蓋廣，穿透性高

NB-IoT覆蓋能力強，比LTE提升20dB增益，相當于提升了100倍的區域覆蓋能力，

不僅可以滿足農村這樣的廣覆蓋需求，對于廠區、地下車庫、井蓋這類對深度覆蓋有要求的應用，優勢明顯。

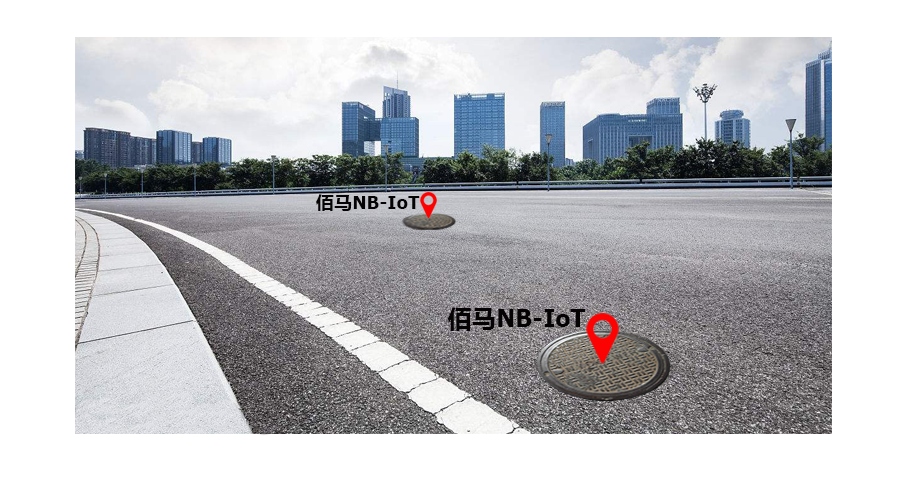

NB-IOT信號覆蓋

通信穩定可靠，低速率應用可與GPRS無縫切換

NB-IoT終端的低速率應用可與GPRS DTU無縫切換，無需施工變更，適用性強。

具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，智能進行軟件喚醒或硬件斷電重啟

支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制。

自動恢復網絡故障，保障無線連接“永久在線”。

NB-DTU設備效果

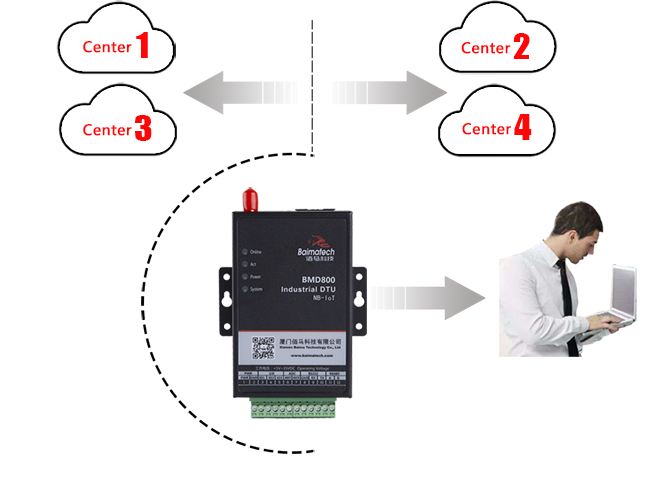

支持數據多中心同步傳輸，實現高效管理

支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）

方便本地管理部門、遠程各級管理部門、外部合作單位同步獲取數據，實現高效管理。

NB-IOT

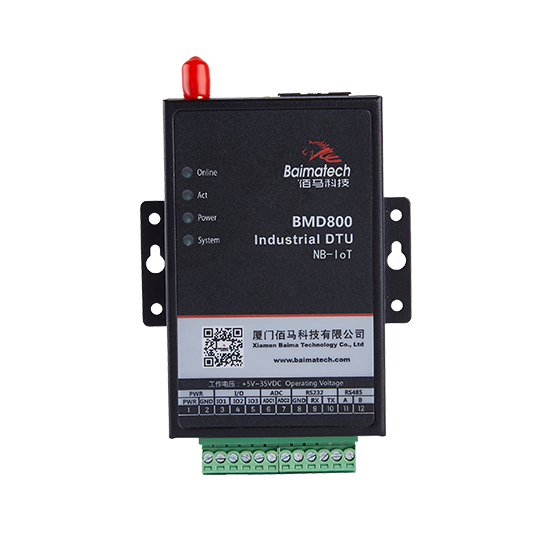

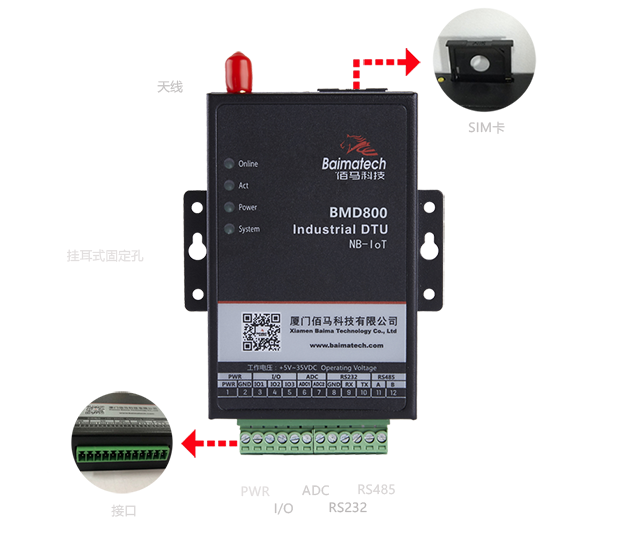

端子接口，現場施工方便快捷

采用端子接線方式，方便接入各種傳感器等前端設備，現場施工方便快捷。

配置I/O、ADC、RS232、RS485等接口，采集模擬、數字或開關量數據，根據協議上傳數據，項目應用更便捷。

NB-IOT接口

低功耗，超長續航時間，多種供電方式

● NB-IoT終端BMD800聚焦小數據量、低速率應用，引入了eDRX省電技術和PSM省電模式

● 對野外或取電不便地區應用優勢明顯。兼容市電供電、太陽能供電、電池供電。

NB-IoT低功耗

自鎖式卡槽，長期使用不松動

兼容多種SIM卡，包括usim流量卡、APN專網卡和物聯網卡。

NB-IOT支持多種SIM卡

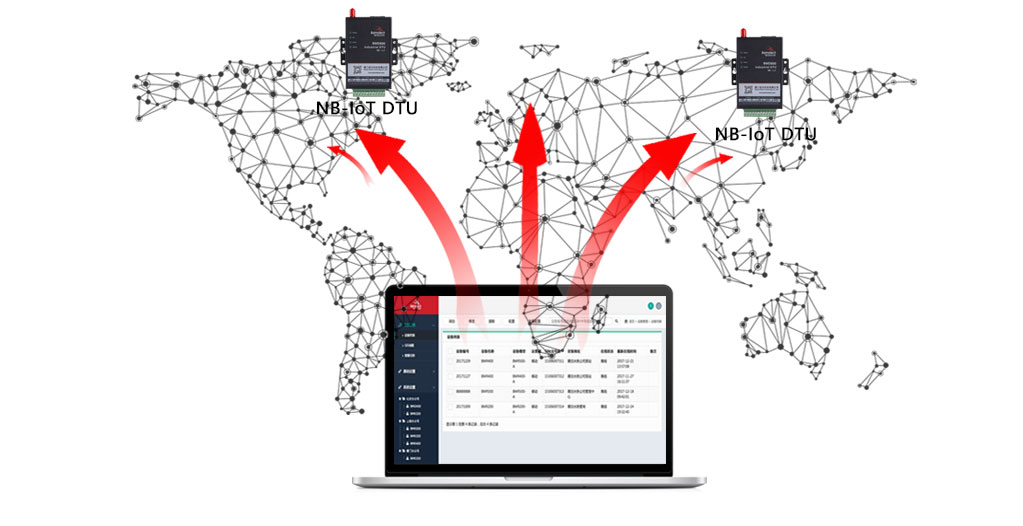

專業設備管理工具，對于大量分布各地的通信終端集中管控

可集中監測、配置、升級、診斷佰馬M2M終端，極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率

支持本地配置、升級 ●利用TCP/IP通道進行遠程配置、升級 ●支持SMS方式參數配置

NB－IOT集中管理工具

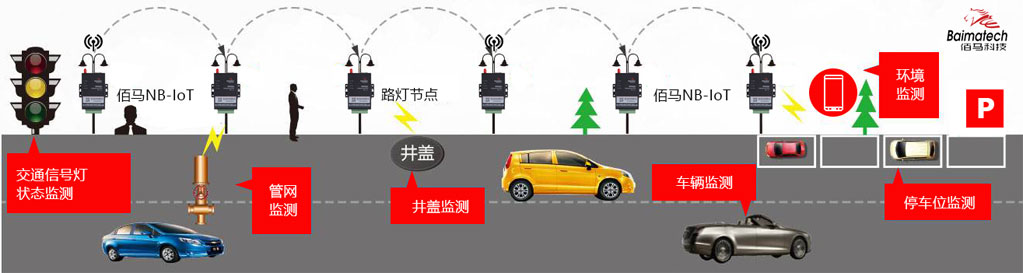

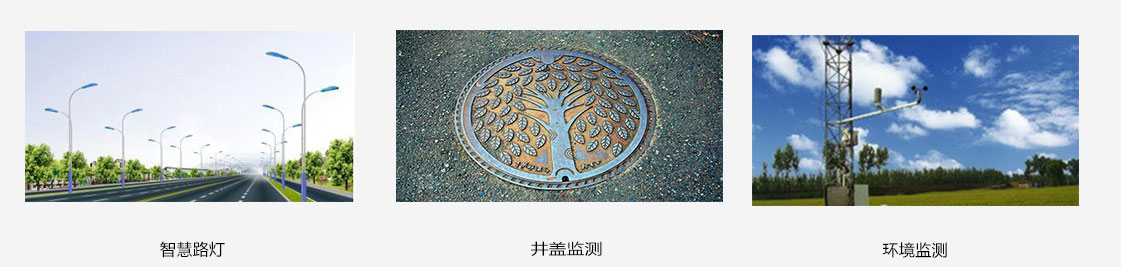

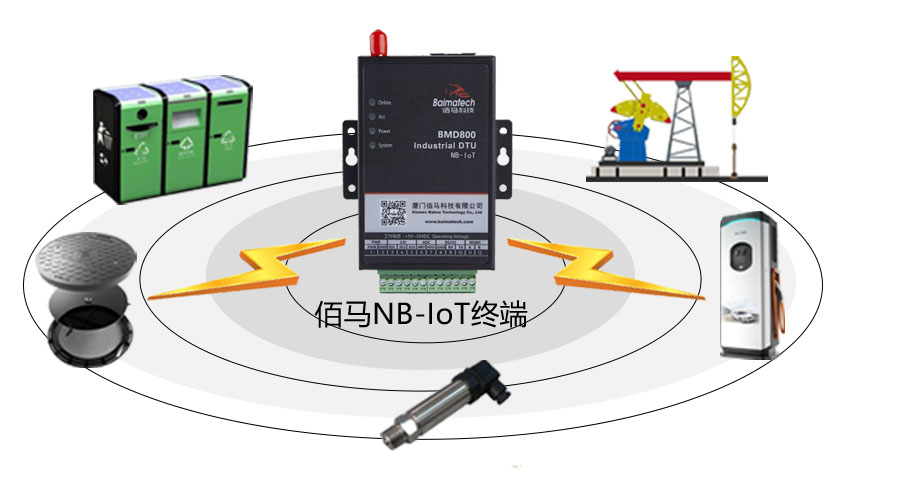

典型應用

佰馬BMD800 NB-IoT數傳終端DTU主要應用于低速率場景，典型應用

包括：智慧管網監測、智慧路燈、智慧井蓋、智慧消防、停車位監測、環境監測等。

NB-IOT的典型應用

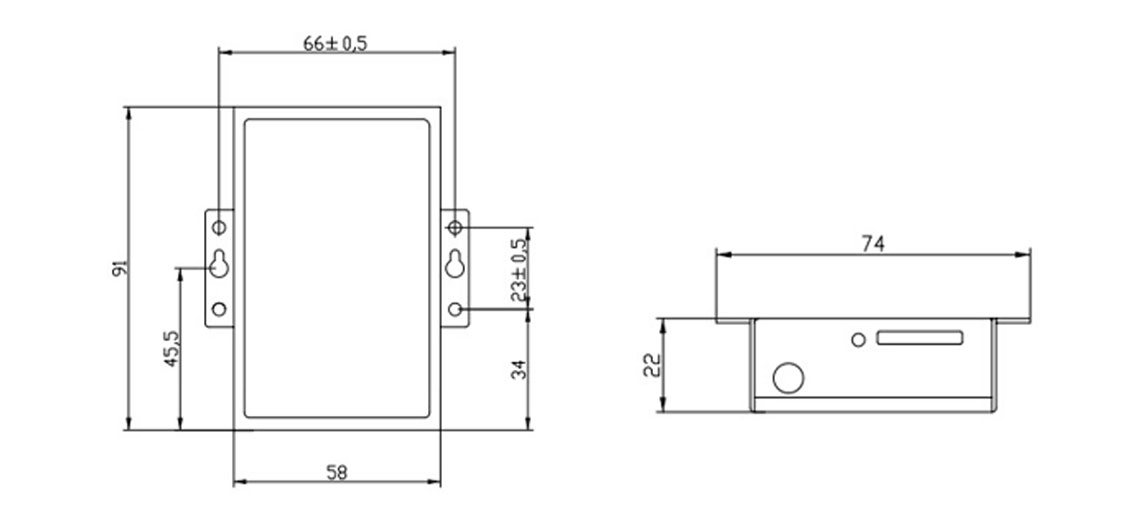

結構尺寸圖

NB-IOT結構尺寸圖

產品選型

選購指南
產品類型	無線參數	VPN	WIFI
BMD800-NG	支持B5 850MHZ 或 B8 900MHZ	可選	可選
BMD800-NC	支持B20 800MHZ	可選	可選

規格參數
類別	名稱	規格	說明
接口	工業串口	1路	串口形式：12PIN 工業端子，3.5mm 間距
			串口類型： RS-232/RS-485
			波特率：1200~115200bps
			數據格式：8 位數據位，1 位停止位，無校驗/奇校驗/偶校驗，無流控
	模擬接口（選配）	2路	接口類型：輸入接口
			數據格式：10位AD
			輸入電源：支持4-20mA電流信號輸入
			輸入電壓：可選0-5V電壓信號輸入
	I/O口（選配）	3路	應用模式：可以配置成輸入或輸出I/O口
			通信電平：3.3V
	SIM/UIM卡接口	1個	抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
	天線接口	1個	標準SMA陰頭天線接口，特性阻抗50歐
	指示燈	4個	具有系統、電源、通信、在線四個指示燈
電源	標準電源	DC 12V/0.5A	內置電源反相保護和過壓保護
	供電范圍	DC 5V -- 35V
	通信電流	<85mA (12V)
功耗	通訊狀態	<1W	12V電源，電流<85mA 5V電源，電流<155mA
	待機狀態	<0.4W	12V電源，電流<30mA 5V電源，電流<55mA
	休眠狀態	<0.1W	12V電源，電流<8mA 5V電源，電流<18mA
安全性	鏈路檢測	PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持斷線自動重連，保證設備“永久在線”
	內嵌看門狗	支持設備運行自檢技術，支持設備運行故障自恢復
網絡管理	自動拔號	支持設備上電自動撥號
	按需拔號	支持長連接模式，短連接模式，本地數據激活，定時激活/定時下線
	配置	支持佰馬M2M設備云平臺，遠程配置，支持配置工具本地串口配置，支持短信配置
	升級方式	利用本地串口或遠程方式進行軟件升級
	日志功能	支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態
	集中管理	支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理
	配置備份	支持配置文件的導入和導出
防護等級	IP30	金屬外殼和系統安全隔離，適合工控現場應用
適用環境	工作溫度范圍	零下35oC -- 75oC
	存儲溫度范圍	零下40oC -- 80oC
	相對濕度范圍	95%無凝結
物理特性	安裝方式	掛耳式
	外形尺寸	91x58.5x22	不包括天線和安裝件
	重量（克）	208
